Widgety

GridUI designer nám nabízí spoustu různých widgetů, ale co všechno s nimi dokážeme vyvádět? Tady jich většinu projdeme a ukážeme si všechny informace, které jsme schopni ze jednotlivých widgetů tahat a naopak co u nich všechno můžeme kódem nastavovat.

GridUI designer

Stáhnout ZIP s prázdným projektem

Obecné vlastnosti

Nejprve však zopakování obecných vlastností z předchozího bloku. U každého widgetu si v designeru nastavujeme několik obecných vlastností: id widgetu a jeho pozici (x a y) a velikost (výška h a šířka w). Tyto vlastnosti jsme z robůtka schopni pouze číst a ne upravovat.

Na obrázku si všimnete ještě dvou dalších řádků: tab a css. Vlastnosti tab se budeme věnovat v budoucím bloku (až ho vyrobím).

K vlastnostem widgetu přistupujeme pomocí id příkazem Layout.<id>.<vlastnost>. Budeme-li tedy mít na rozhraní nějaký widget s id = mujWidget, jeho výšku přečteme příkazem Layout.mujWidget.widgetH, x-ovou souřadnici příkazem Layout.mujWidget.widgetX atd.

Bar

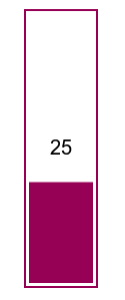

U widgetu Bar můžeme nastavovat a číst následující vlastnosti: barvu, velikost fontu popisku, zobrazení popisku (true/false), minimální a maximální hodnotu a aktuální hodnotu.

Layout.Bar1.color = "rgb(150 0 85)"; // barva
Layout.Bar1.fontSize = 20; // velikost fontu popisku
Layout.Bar1.showValue = true; // určuje, zobrazí-li se popisek

Layout.Bar1.min = 10; // minimální hodnota
Layout.Bar1.max = 50; // maximální hodnota
Layout.Bar1.value = 0; //aktuální hodnota

Tlačítko

U widgetu Button (tlačítko) můžeme hlavně číst, jestli je zmáčknuté nebo ne. Taky můžeme uvnitř funkce Layout.begin() definovat, co se stane při zmáčknutí a puštění tlačítka.

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.Button1.onPress(state => {
        console.log("Tlačítko bylo zmáčknuto."); // kód spuštěný zmáčknutím tlačítka
    });

    builder.Button1.onRelease(state => {
        console.log("Tlačítko bylo puštěno."); // kód spuštěný puštěním tlačítka
    });
});

setInterval(() => { // jednou za sekundu vypisuje do konzole stav tlačítka (true => je zmáčknuté, false => je puštěné)
    console.log(Layout.Button1.pressed); }, 1000);

A co znamená to state?

Do proměnné state (ve funkci builder.Button1.onPress()) se nám ukládá aktuální stav tlačítka (nebo jakéhokoli jiného použitého widgetu) včetně všech jeho vlastností. Uvnitř následujícího bloku kódu tedy můžeme místo Layout.Button1.color apod. psát state.color. Jde o proměnnou, můžete jí tedy dát jakékoliv jméno.

Také můžeme nastavovat (i číst!) všechny vlastnosti tlačítka, viz následující blok kódu:

Layout.Button1.text = "Čudlík"; // popisek tlačítka
Layout.Button1.color = "rgb(0 0 0)"; // barva popisku
Layout.Button1.fontSize = 35; // velikost fontu popisku
Layout.Button1.align = "flex-start"; // zarovnání popisku
Layout.Button1.valign = "center"; // vertikální zarovnání popisku

Layout.Button1.background = "rgb(0 200 130)"; // barva tlačítka
Layout.Button1.disabled = false; // určuje, jeli tlačítko zmáčknutelné

Zaškrtávací políčko

U widgetu Checkbox (zaškrtávací políčko) můžeme ve funci Layout.begin() definovat, co se stane při změně. Změnou je, pokud je políčko zaškrtnuto nebo odzaškrtnuto.

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.Checkbox1.onChanged(state => {
        if (state.checked) {
            console.log("Políčko bylo zaškrtnuto.");
        } else {
            console.log("Políčko bylo odzaškrtnuto.");
        }
    });
});

Také můžeme nastavovat a číst všechny vlastnosti zaškrtávacího políčka, viz následující blok kódu.

Layout.Checkbox1.text = "Napsat lekci na GridUI"; // popisek políčka
Layout.Checkbox1.color = "rgb(255 80 130)"; // barva
Layout.Checkbox1.fontSize = 30; // velikost fontu popisku
Layout.Checkbox1.checked = true; // nastavení zaškrtnutí políčka

let stavPolicka = Layout.Checkbox1.checked; // čtení zaškrtnutí políčka, vrací true/false

Kruh

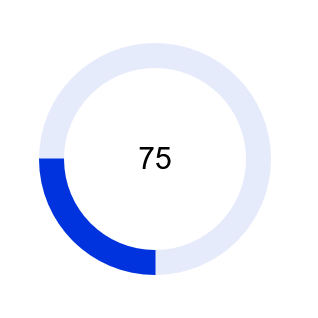

Widget Circle (kruh) je velmi podobný widgetu Bar, má následující příkazy:

Layout.Circle1.color = "rgb(0 50 222)"; // barva
Layout.Circle1.lineWidth = 25; // tloušťka kruhu

Layout.Circle1.fontSize = 17; // velikost fontu popisku
Layout.Circle1.showValue = true; //zobrazení popisku (true/false)

Layout.Circle1.min = 0; // minimální hodnota
Layout.Circle1.max = 100; // maximální hodnota
Layout.Circle1.value = 75; // jeden konec vybarvené části kruhu
Layout.Circle1.valueStart = 50; // druhý konec vybarvené části kruhu

Doporučuji si nejprve ručně pohrát s hodnotama v designeru a pochopit, co která doopravdy dělá.

Vstup

Input (vstup) má tři módy: normální textový, číselný a heslový. V heslovém módu se vám zapsaný text zobrazí jako tečky. V Layout.begin() můžeme nastavit událost spuštěnou změnou ve vstupu:

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.Input1.onChanged(vstup =>{
        console.log(vstup.text);
    });
});

Opět můžeme číst i nastavovat všechny následující vlastnosti vstupu:

Layout.Input1.color = "rgb(20 20 200)"; // barva ohraničení vstupu
Layout.Input1.type = "text"; // typ vstupu ("text", "number", "password")
Layout.Input1.disabled = false; // nastavuje, může-li být text ve vstupu změněn
Layout.Input1.text = "superTajneHeslo"; // text ve vstupu

Joystick

U joysticku opět můžeme v Layout.begin() nastavit kód zpuštěný změnou jeho polohy nebo kliknutím/ťuknutím na něj. Také můžeme vyčítat jeho pozici pomocí Layout.<joystickID></JoystickId>.x a Layout.<joystickId>.y.

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.Joystick1.onClick(joy =>{
        console.log("klik");
    });
    builder.Joystick1.onPositionChanged(joy =>{
        console.log("Pozice joysticku: x = " + joy.x + ", y = " + joy.y);
    });
});

Joystick předává svou pozici jako souřadnice x a y, které mají hodnoty mezi -32768 a 32768.

Můžeme číst a nastavovat vlastnosti joysticku následujícími příkazy:

Layout.Joystick1.color = "rgb(0 0 255)"; // barva
Layout.Joystick1.keys = "wasd"; // přiřazené klávesy, viz tip níže
Layout.Joystick1.text = ":D"; // popisek

Layout.<joystickId>.keys

Pokud ovládáte robůtka z počítače, můžete joysticku přiřadit čtyři klávesy, které odpovídají směrům nahoru, doleva, dolů a doprava v tomto pořadí. K tomu slouží .keys. Mohli bychom je třeba přemapovat na číslíčka na numpadu a ty používat místo šipek nebo obvyklého WASD.

LED

LEDka má následující příkazy:

Layout.Led1.color = "rgb(40 80 150)"; // barva
Layout.Led1.on = true; // určuje, jeli LEDka rozsvícená

Výběr

Čtení ze .selectedIndex není momentálně naimplementované a činí tak výběrový widget prakticky nepoužitelným.

Widget Select (výběr) umožňuje uživateli vybrat jednu z předem určených možností. Má metodu .onChanged použitelnou uvnitř Layout.begin():

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    console.log(sel.selectedIndex);
});

Můžeme nastavovat a číst tyto vlastnosti:

Layout.Select1.color = "rgb(255 255 255)";
Layout.Select1.background = "rgb(150 30 80)";
Layout.Select1.disabled = false;
Layout.Select1.options = "Snídaně, Oběd, Věčeře, Půlnoční svačinka";
Layout.Select1.selectedIndex = 3;

Posuvník

Slider (posuvník) má metodu .onChanged použitelnou uvnitř Layout.begin():

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.Slider1.onChanged(slid => {
        console.log(slid.value);
    })
});

Můžeme nastavovat a číst tyto vlastnosti:

Layout.Slider1.color = "rgb(0 180 0)"; // barva
Layout.Slider1.fontSize = 20; // velikost fontu popisku
Layout.Slider1.showValue = true; // určuje, zobrazí-li se popisek
Layout.Slider1.max = 10; // maximální hodnota
Layout.Slider1.min = 1; // minimální hodnota
Layout.Slider1.value = 3.5 // aktuální hodnota
Layout.Slider1.precision = 0.5; // přesnost (např. zaokrouhlí na nejbližší násobek 0.5)

SpinEdit

SpinEdit má metodu .onChanged použitelnou uvnitř Layout.begin():

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.Spinedit1.onChanged(spin => {
        console.log(sspin.value);
    })
});

Můžeme nastavovat a číst tyto vlastnosti:

Layout.Slider1.color = "rgb(0 180 0)"; // barva
Layout.Slider1.fontSize = 20; // velikost fontu popisku
Layout.Slider1.showValue = true; // určuje, zobrazí-li se popisek
Layout.Slider1.max = 10; // maximální hodnota
Layout.Slider1.min = 1; // minimální hodnota
Layout.Slider1.value = 3.5 // aktuální hodnota
Layout.Slider1.precision = 0.5; // přesnost (např. zaokrouhlí na nejbližší násobek 0.5)

Přepínač

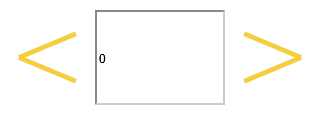

Switcher (přepínač) má metodu .onChanged použitelnou uvnitř Layout.begin(). Můžeme taky číst (a pouze číst!) hodnotu na přepínači:

const OWNER = "owner";
const DEVICE_NAME = "robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.Switcher1.onChanged(swi => {
        console.log(swi.value);
    })
});

Můžeme nastavovat a číst tyto vlastnosti:

Layout.Switcher1.color = "rgb(244 205 64)" // barva
Layout.Switcher1.fontSize = 28 // velikost fontu
Layout.Switcher1.min = 0 // minimální hodnota
Layout.Switcher1.max = 3 // maximální hodnota

Text

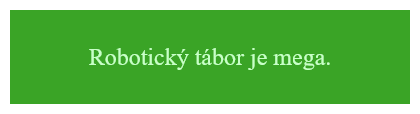

Widget text je normální textové pole, do kterého (na rozdíl od Inputu) uživatel rozhraní nemůže nic psát. Můžete u něj nastavovat a číst následující vlastnosti:

Layout.Text1.background = "rgb(58 164 38)" // barva textového pole
Layout.Text1.color = "rgb(200 255 200)" // barva textu
Layout.Text1.fontSize = 18 // velikost fontu textu

Layout.Text1.text = "tábor" // hlavní text
Layout.Text1.prefix = "Robotický " // text vložený před hlavní text
Layout.Text1.suffix = " je mega." // text vložený za hlavní text

Pokud se váš text nevejde na jeden řádek, vlastnost .align se automaticky nastaví na "flex-start".
