Stage 1 - Základ¤
V této kapitole si postavíme samotného Robůtka.
Seznam potřebných součástek¤
- 4 šroubky M3x30
- 4 matky M3
- 2 motory s kolem
- 2 magnetky (enkodéry)
- Vložka pod motor
- Spodní domeček pro motory
- Vrchní domeček pro motory
- Dřevěná základna
- Dřevěná paluba
- Základní deska
- Velký kartáček
- Malý kartáček
- Baterie Li-ion 14500
- Zarážka fixy
Návod na složení¤
-

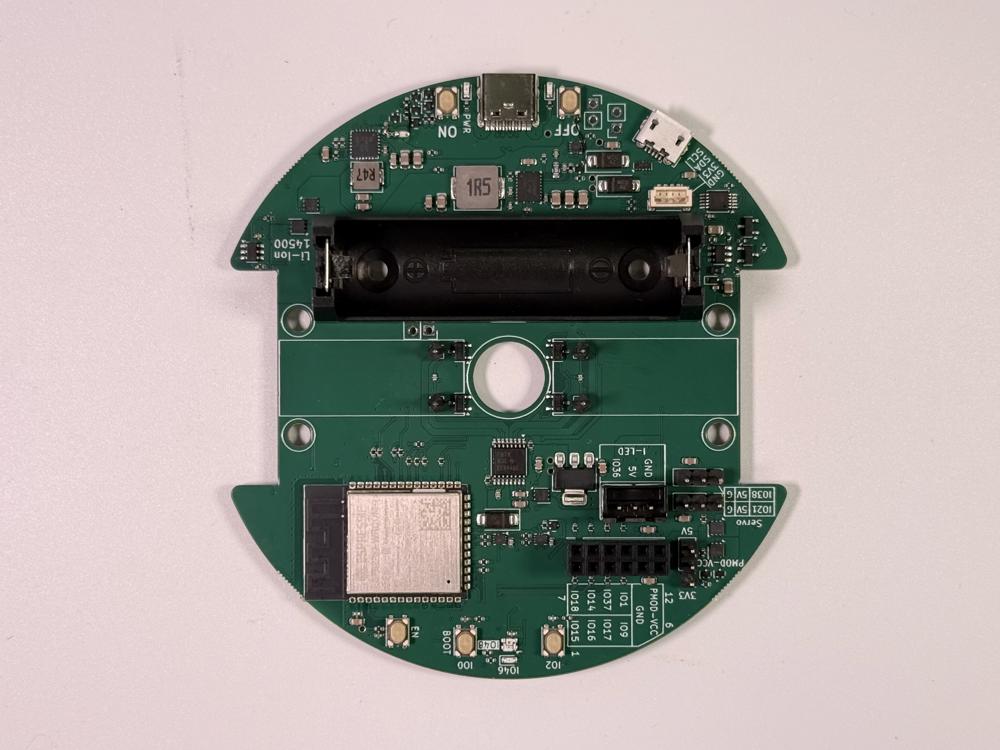

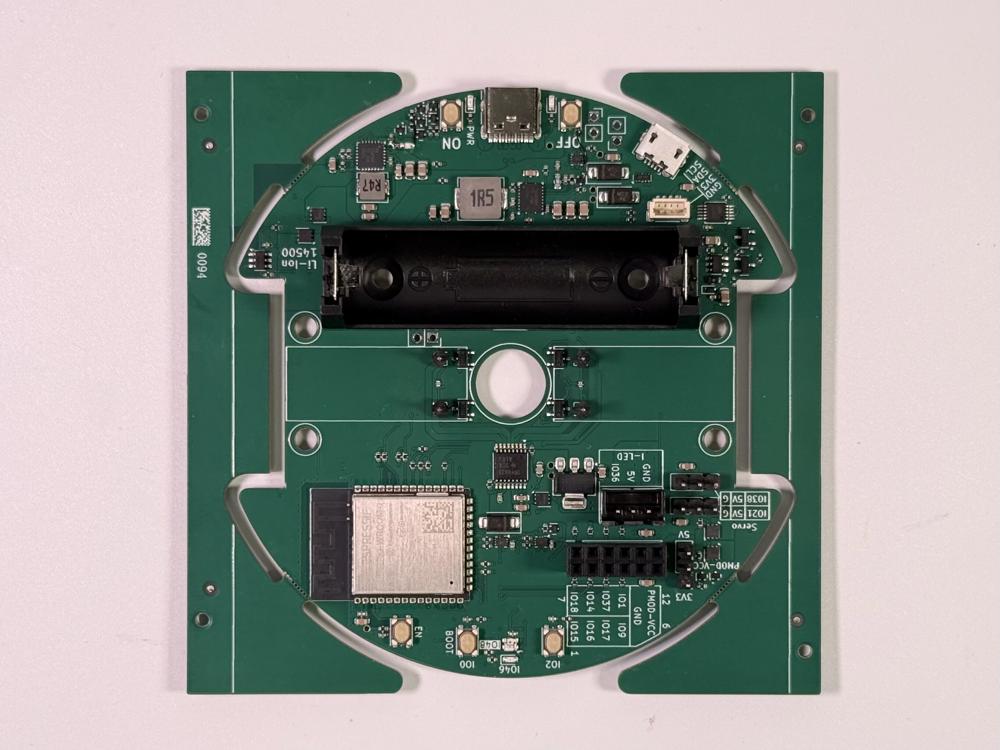

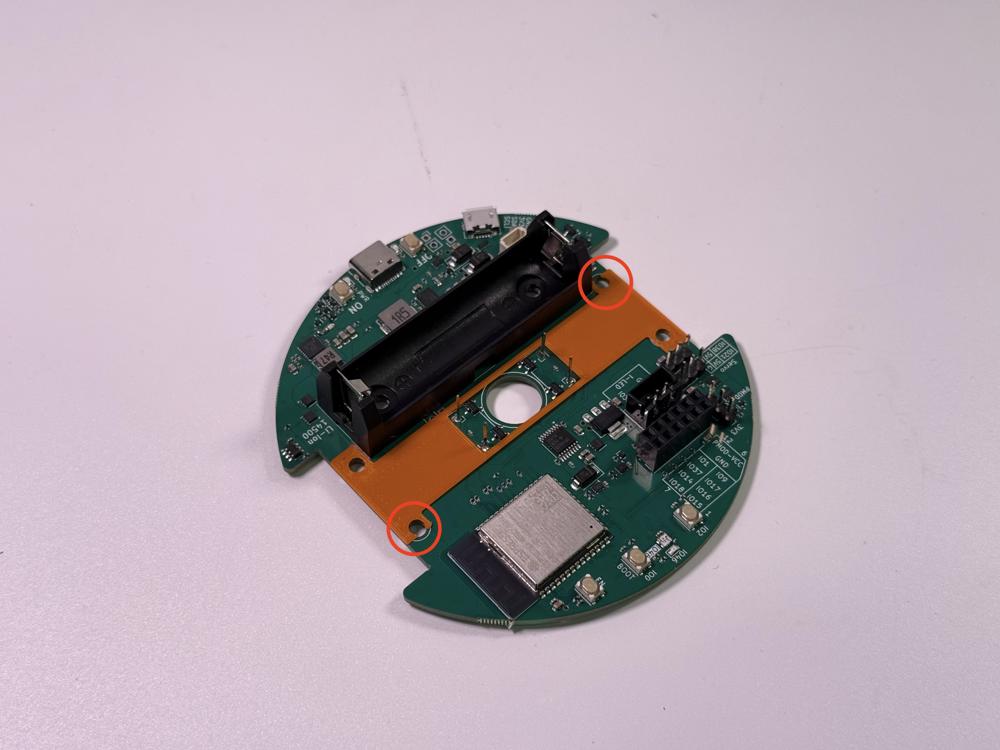

Ulomte okraje desky.
-

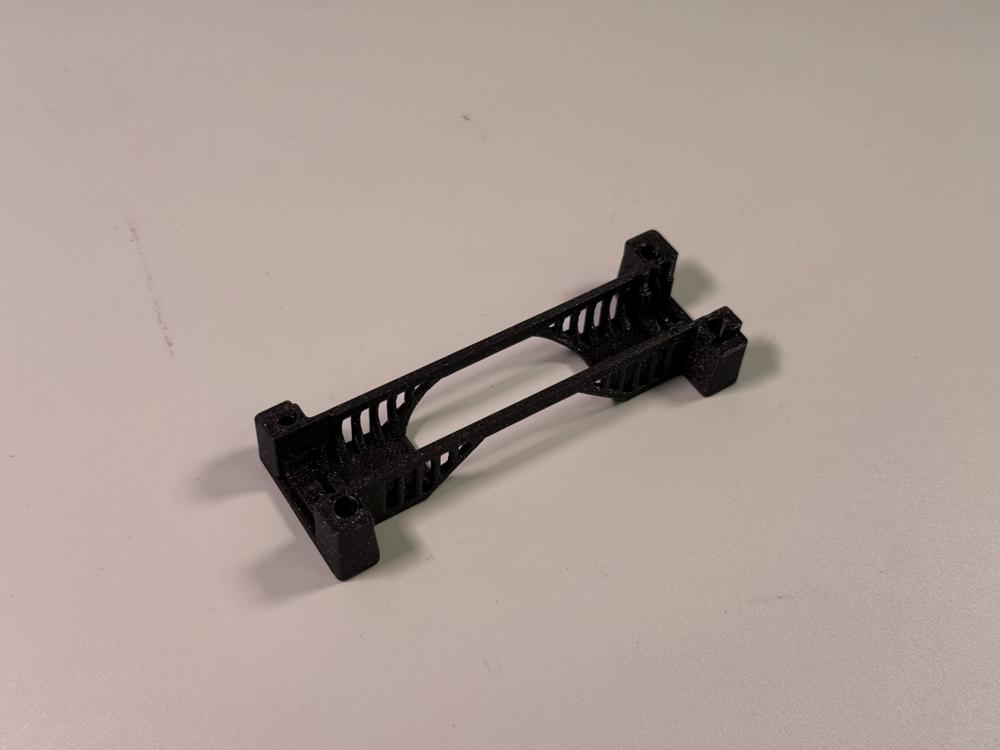

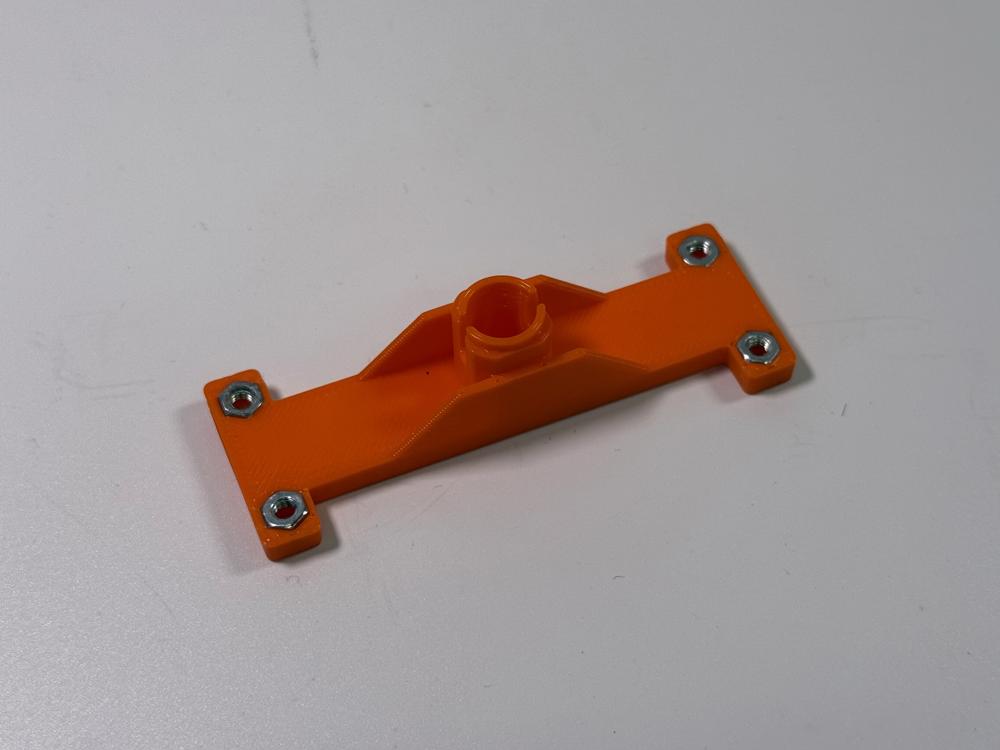

Připravte si domeček pro motory.
-

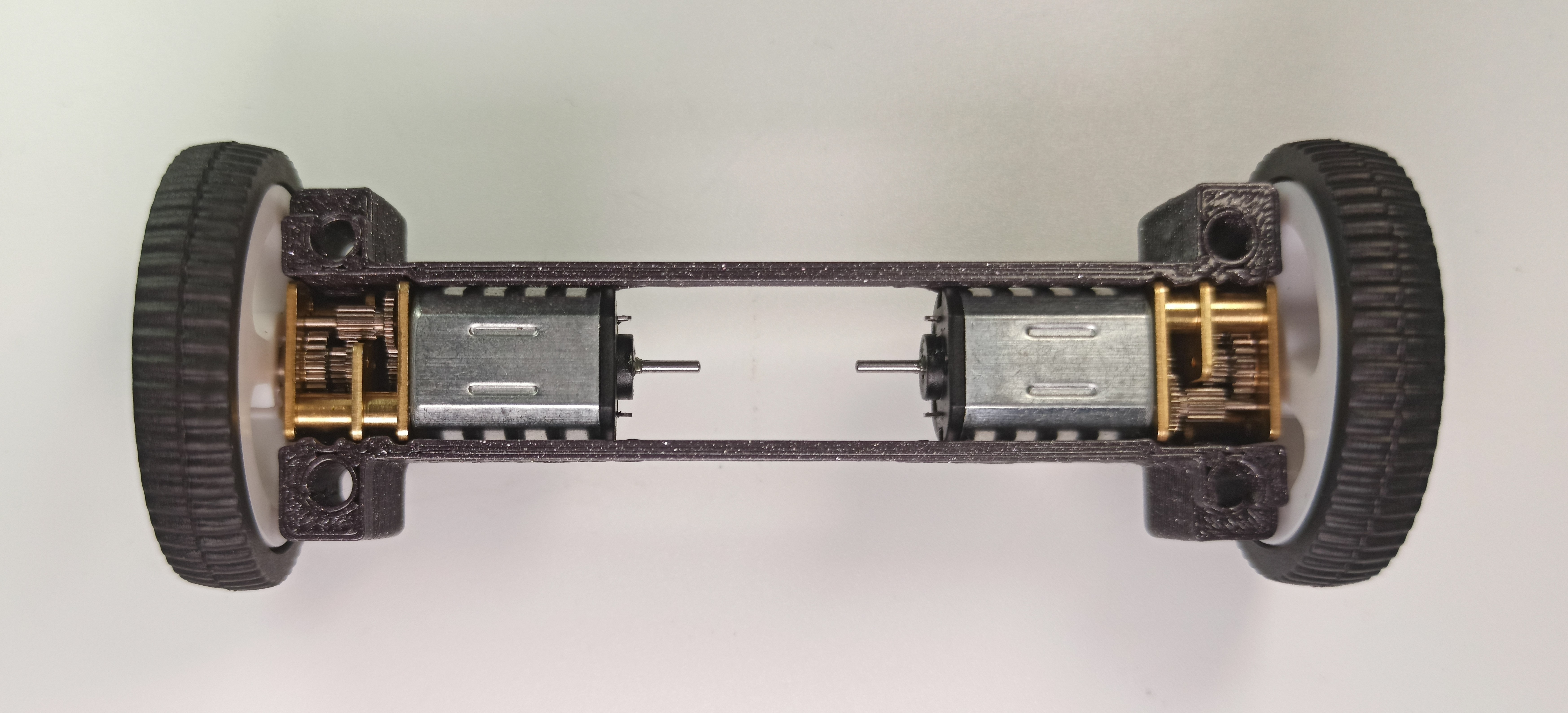

Vsaďte oba motory do domečku.

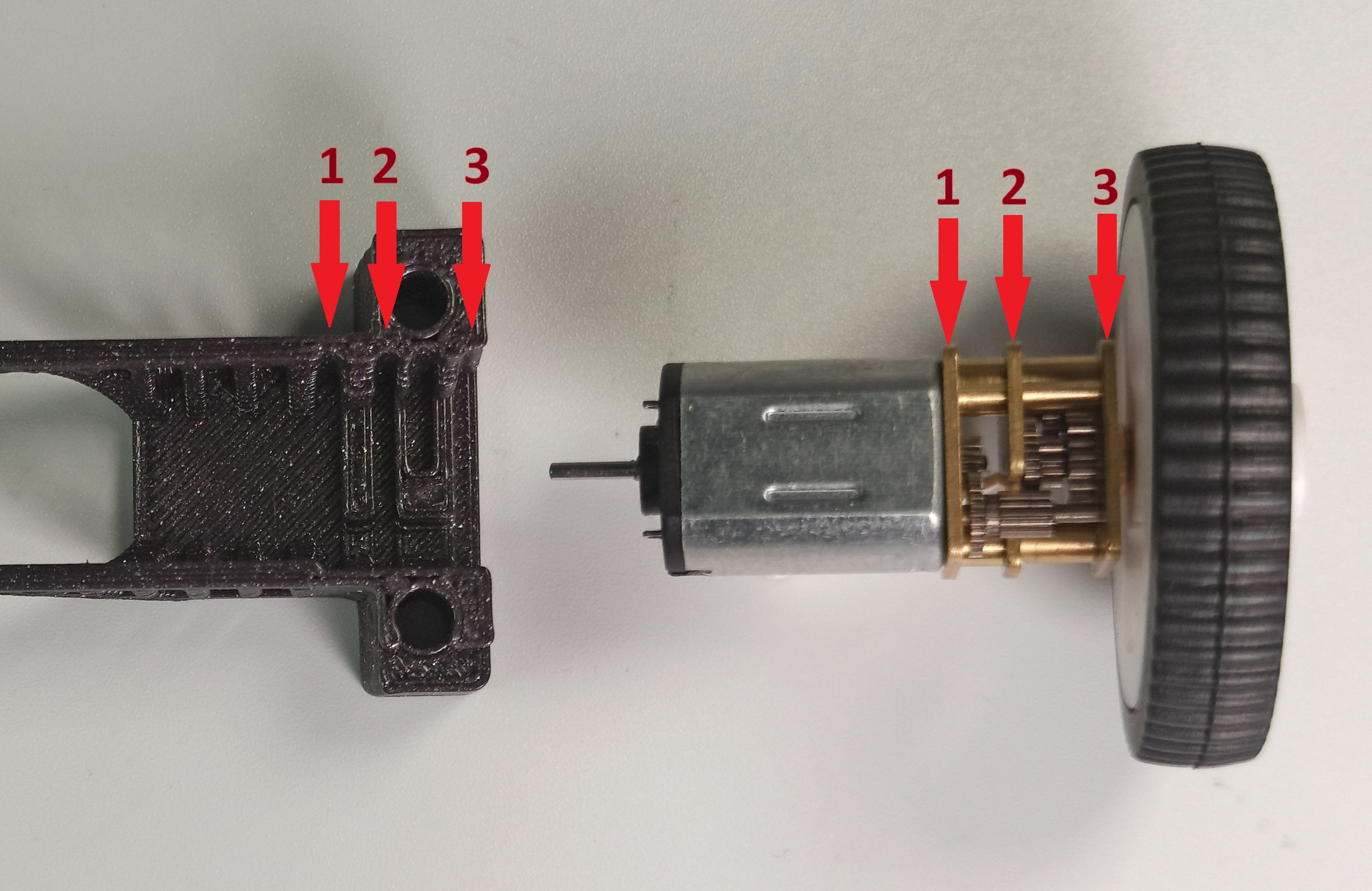

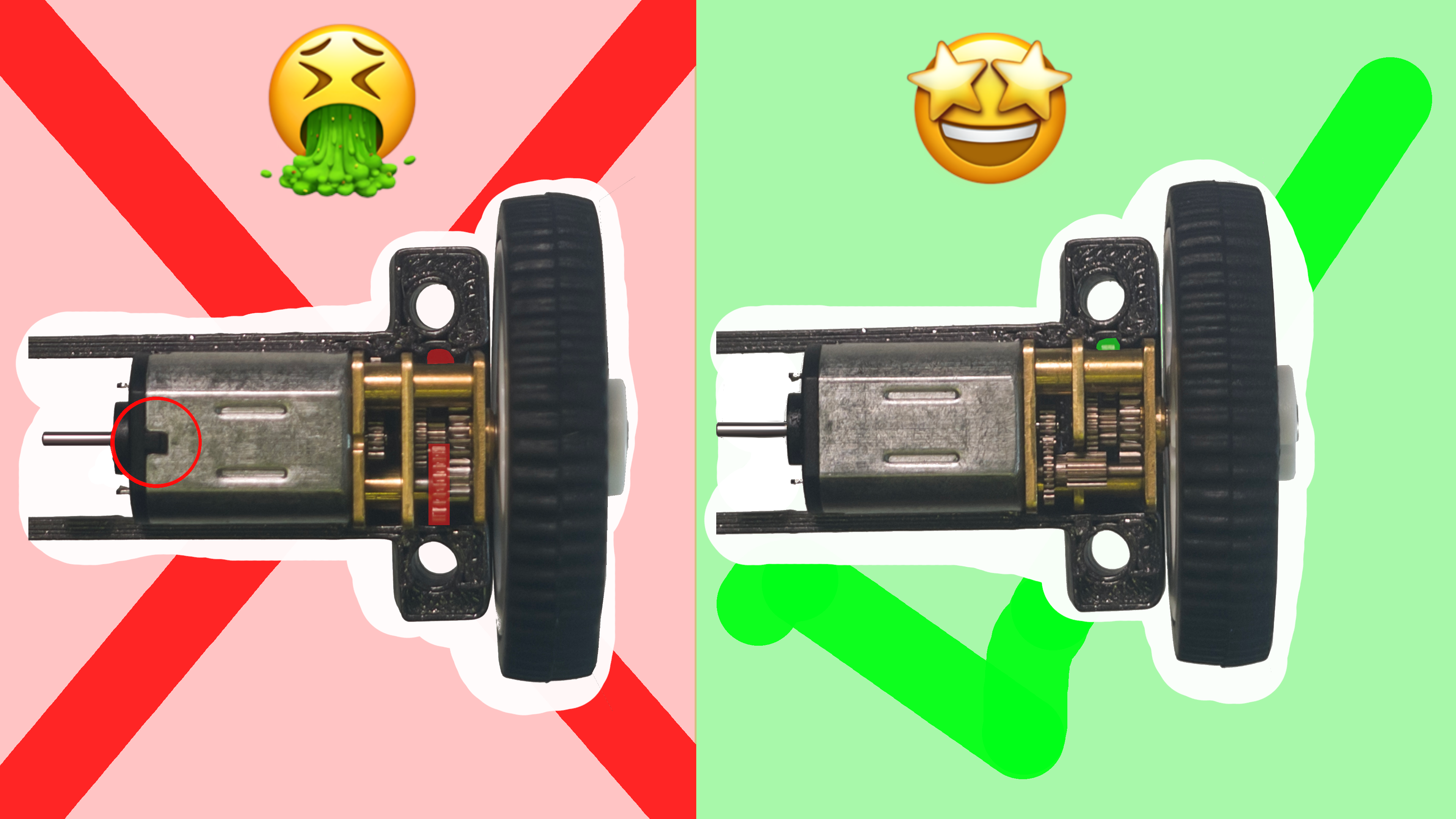

Netlačte motory do domečku silou, měly by jít vsadit lehce. Ujistěte se, zda jste motor otočili správně a že jsou kolejničky motoru zarovnány s drážkami v domečku.
-

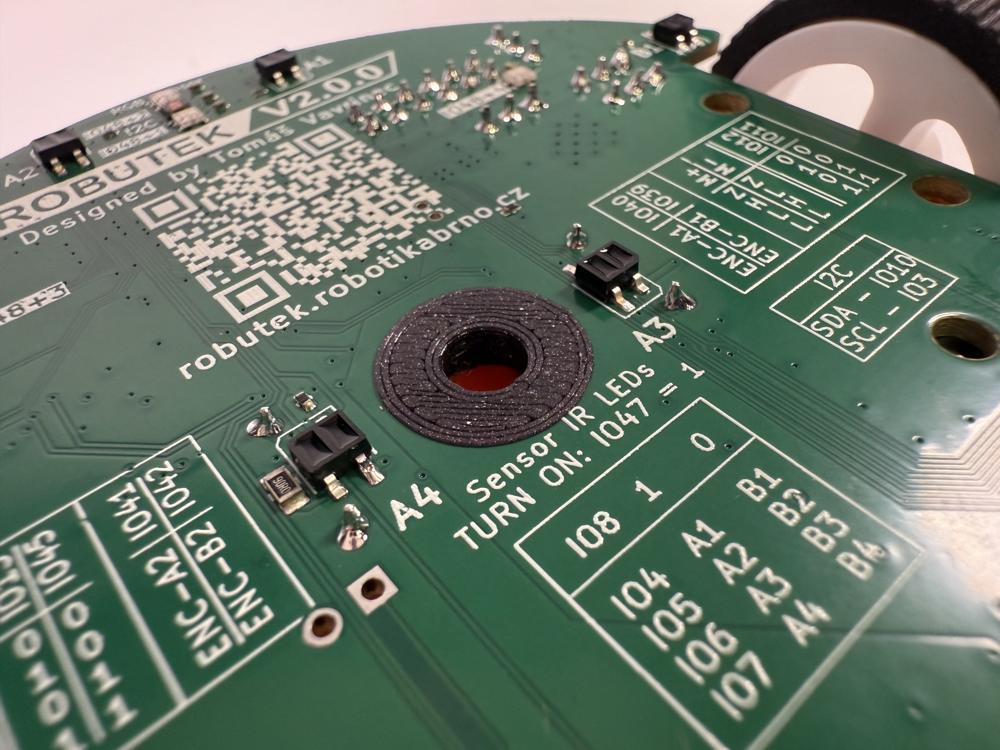

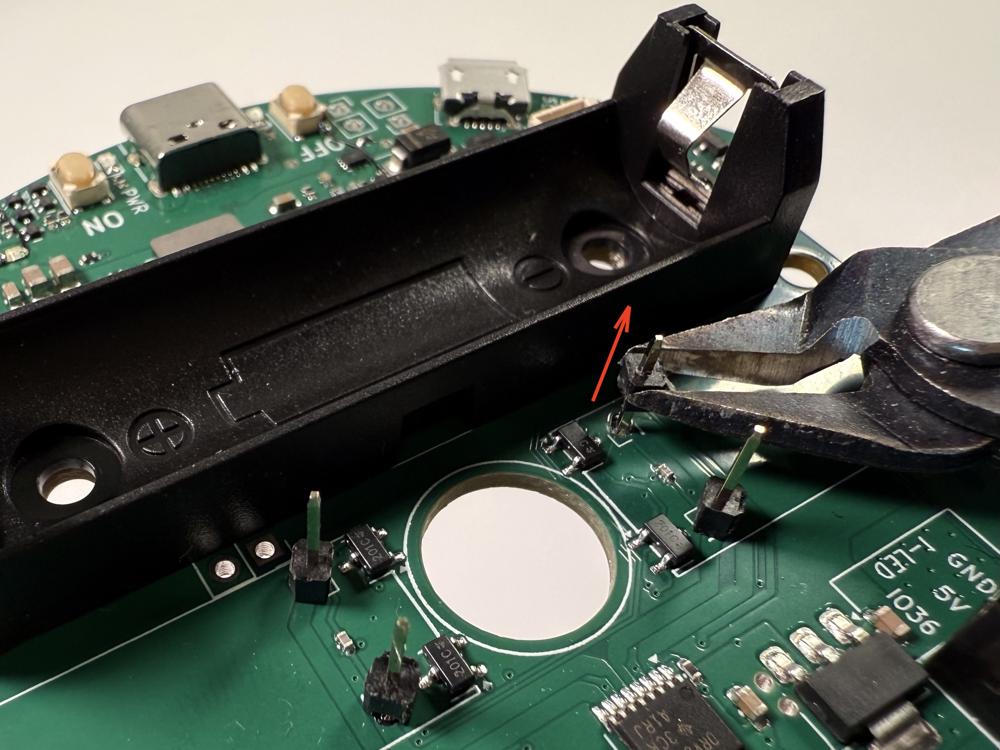

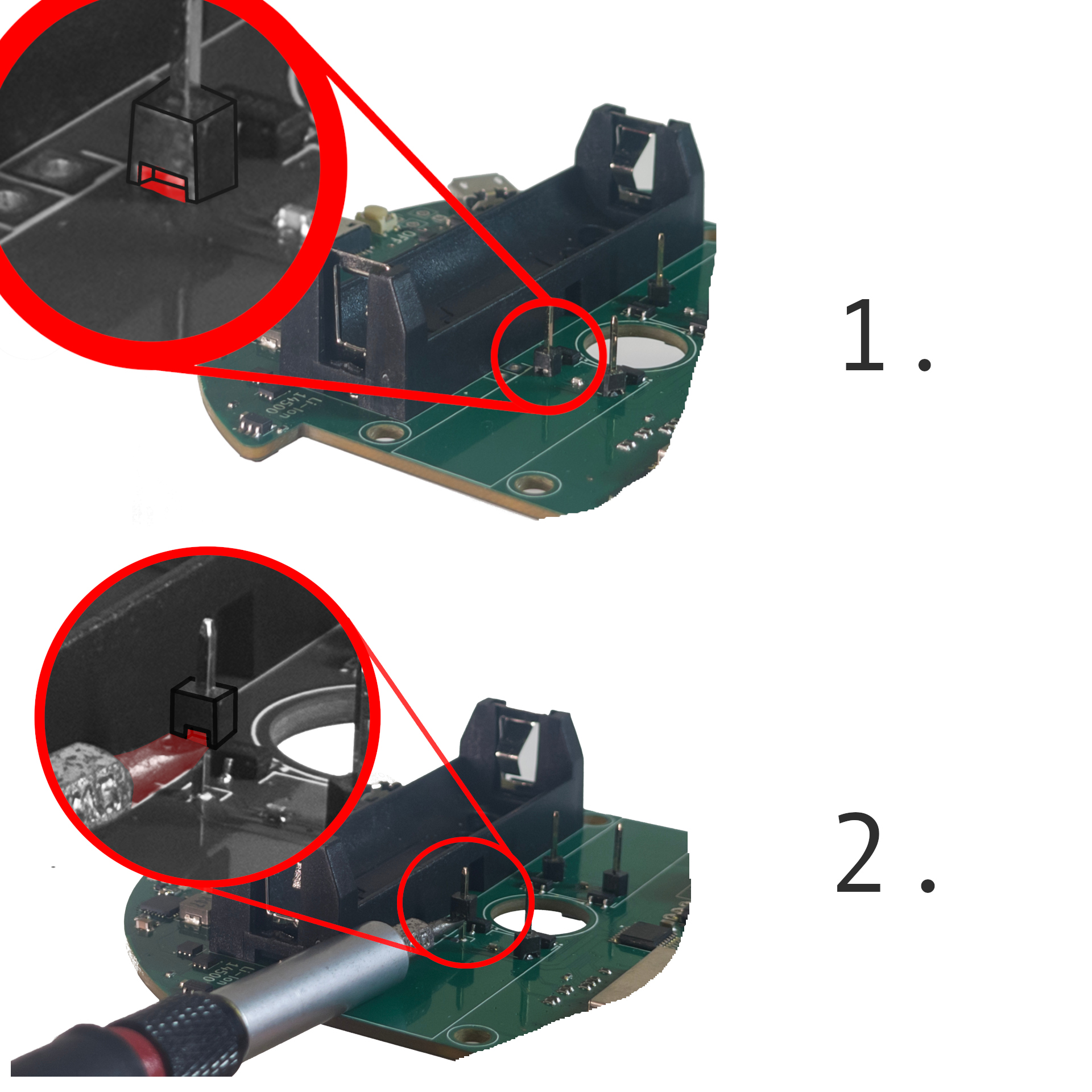

Pomocí malého plochého šroubováku odstraňte plastové zarážky z pinheadů.

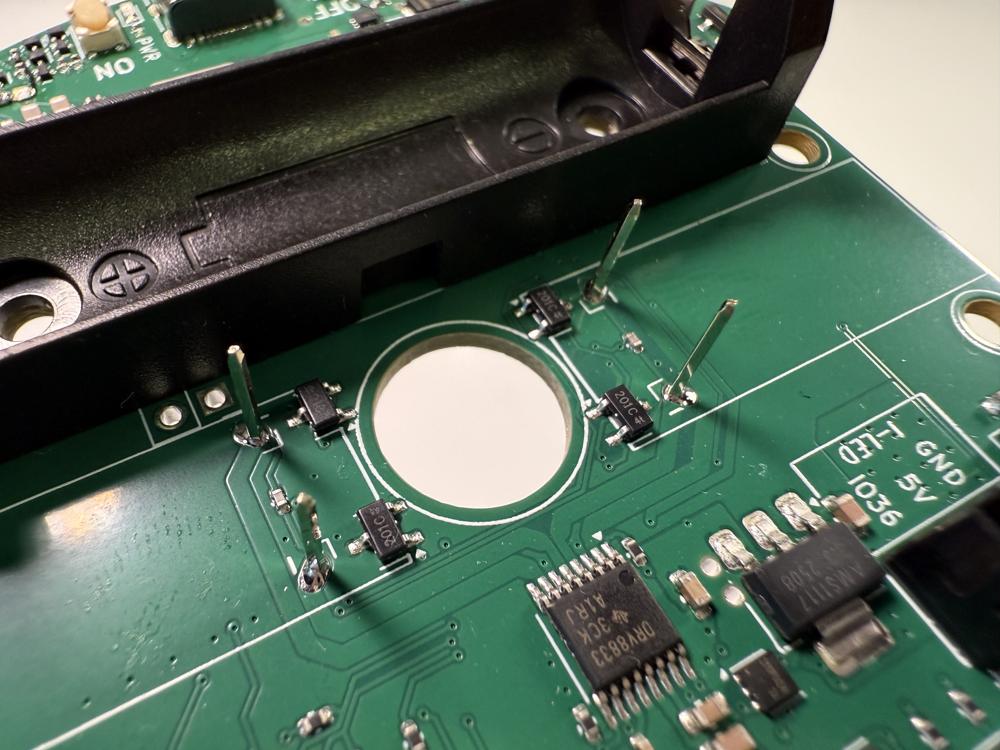

Dávejte si pozor, abyste pinheady neohli.
-

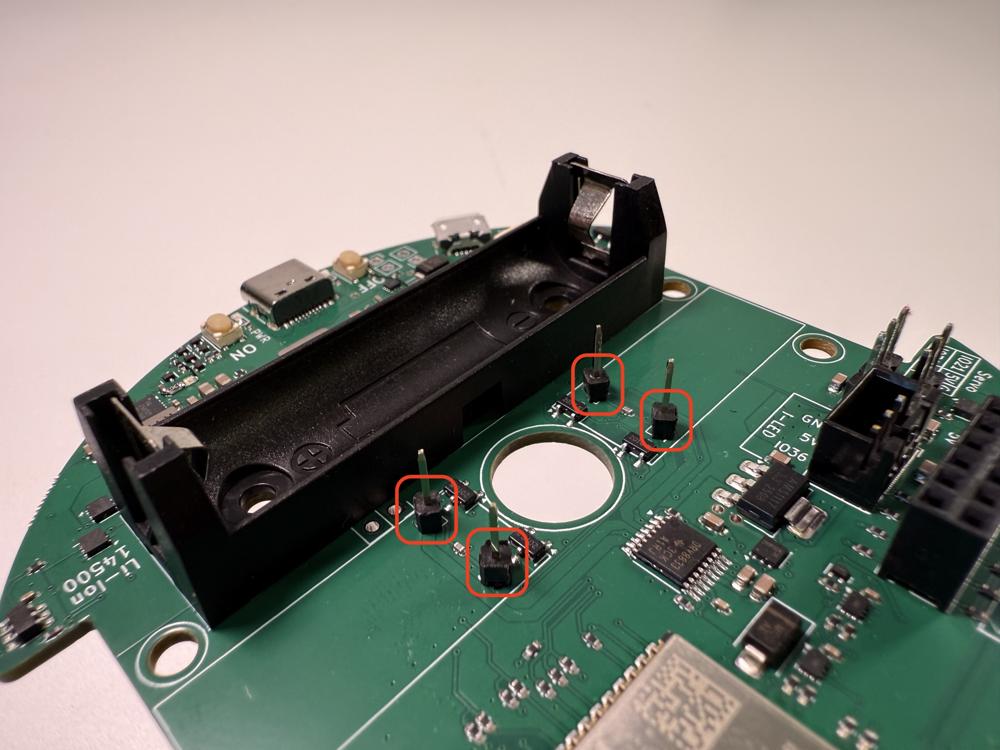

Položte vložku pod motor na destičku plošného spoje. Dbejte na její orientaci.
-

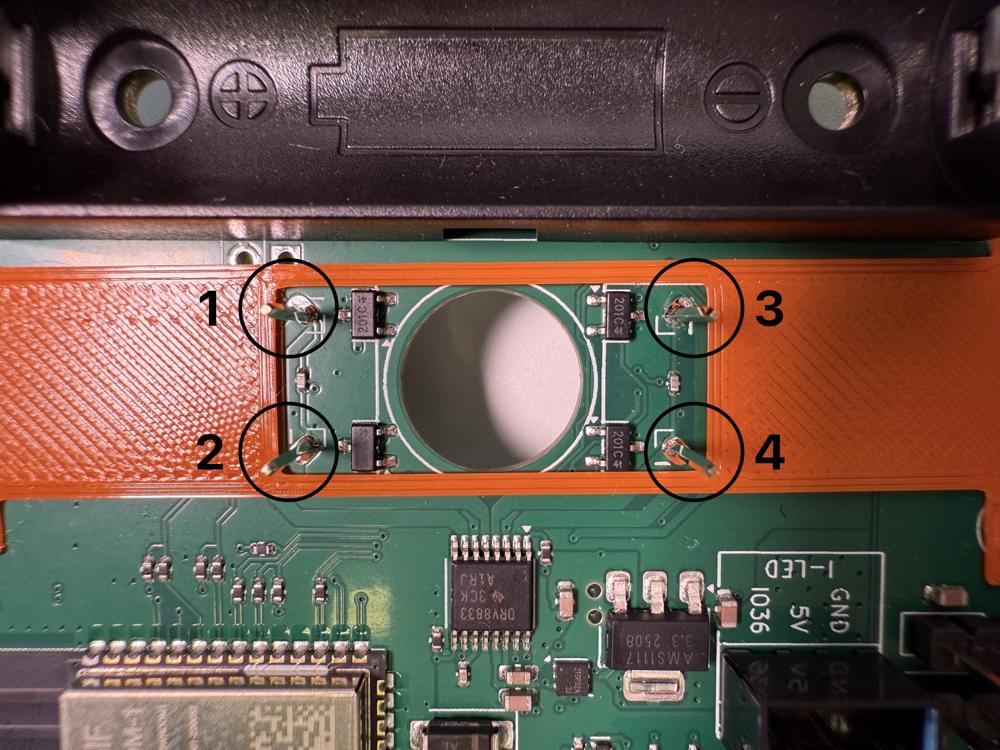

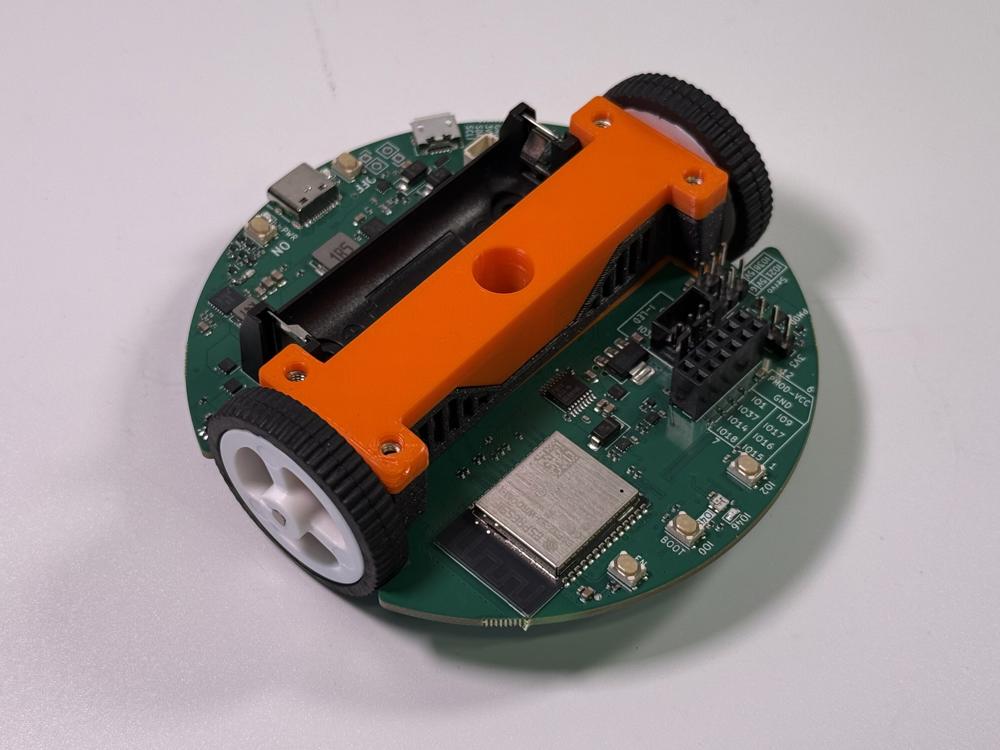

Nasaďte domeček s motory na vložku tak, aby se pinheady dotýkaly kontaktů motorů.

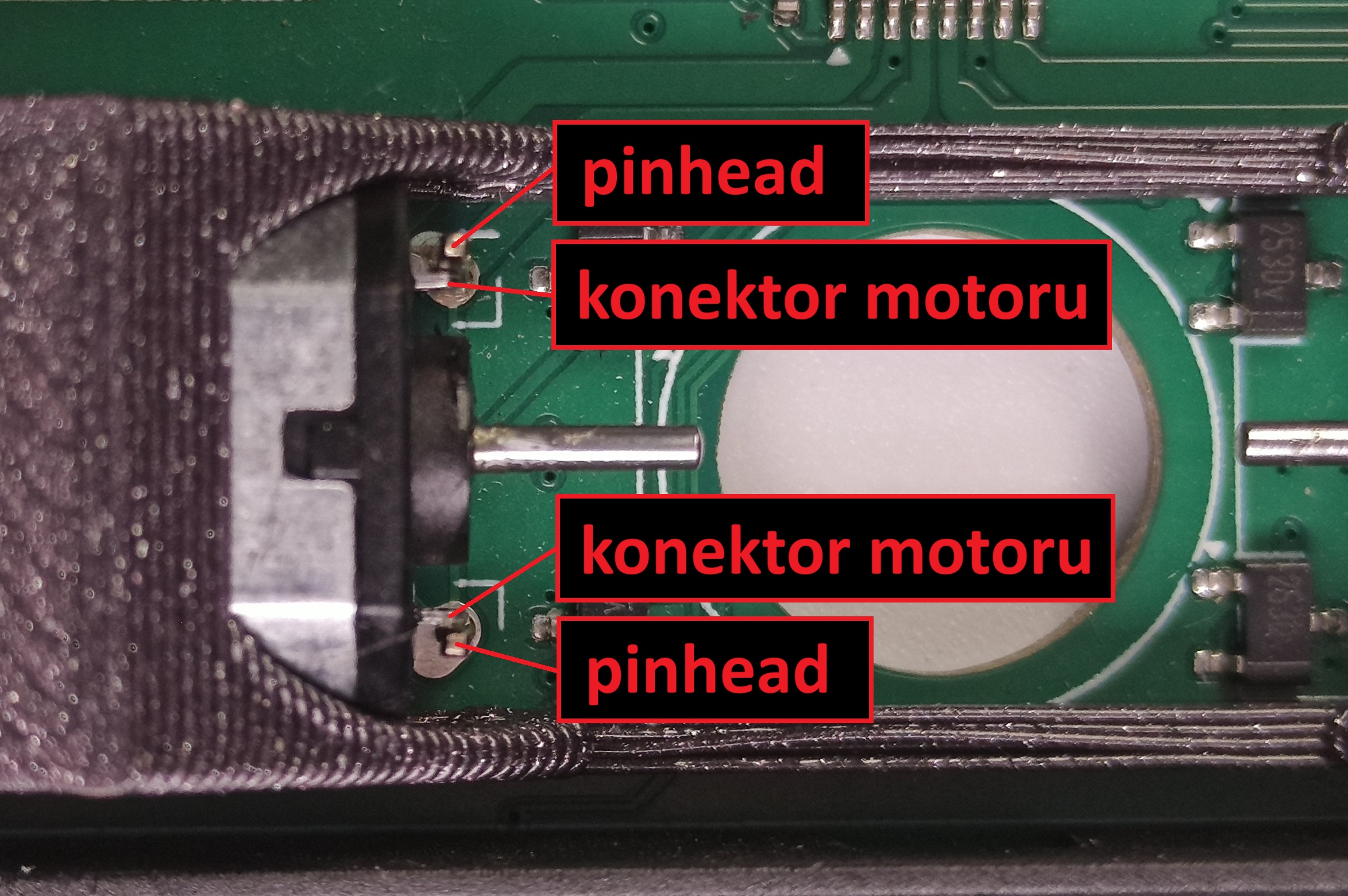

Kontakty motoru musí být mezi pinheady.
-
Zajděte za orgem, aby vám zapájel motory. Zároveň vám zkontroluje, že motory jedou, jak mají.
Přečtěte si popisek tohoto kroku, je to důležité!
-
Nasaďte enkodéry (magnety) na osku motoru.
-

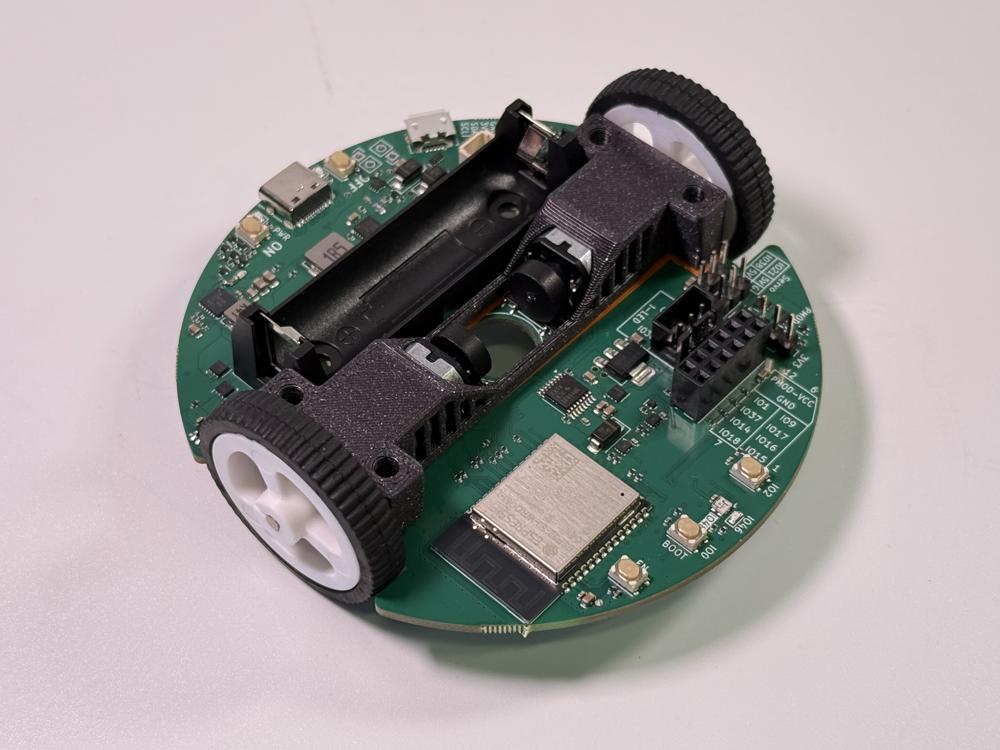

Nasaďte vrchní domeček na spodní domeček.
-

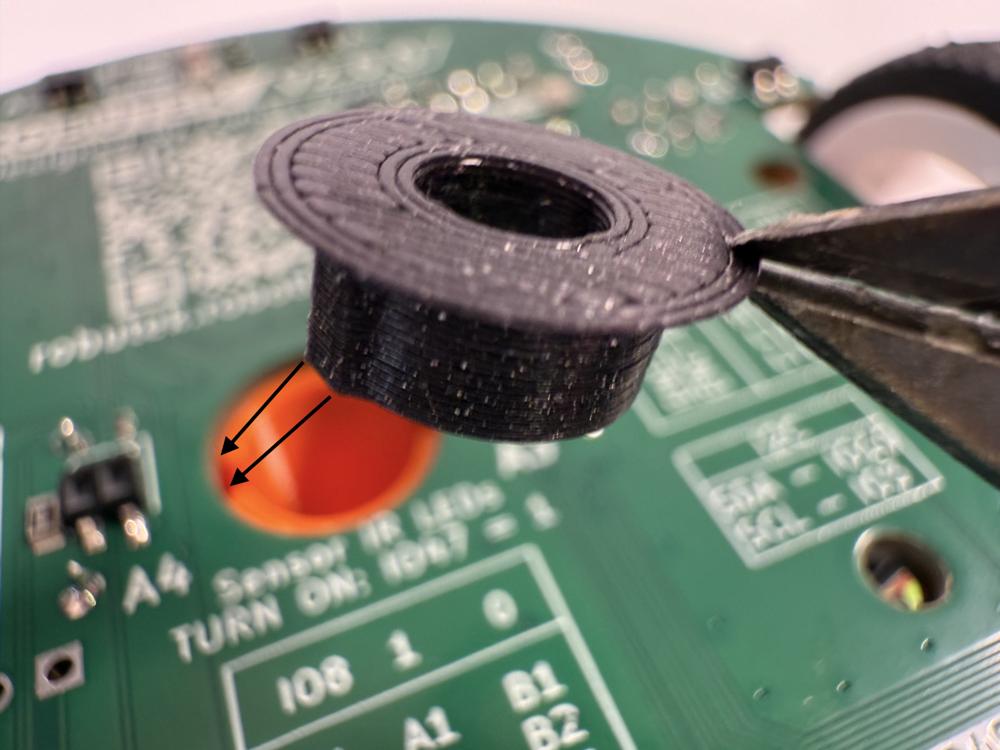

Na spodní straně robůtka zacvakněte zarážku fixy do domečku.
-

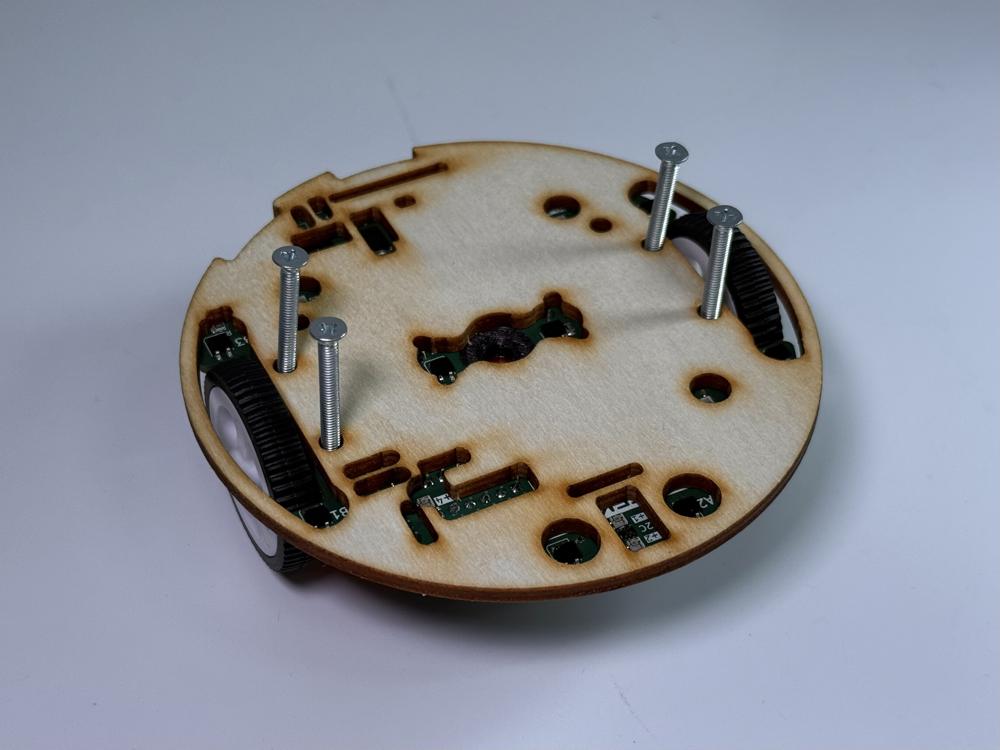

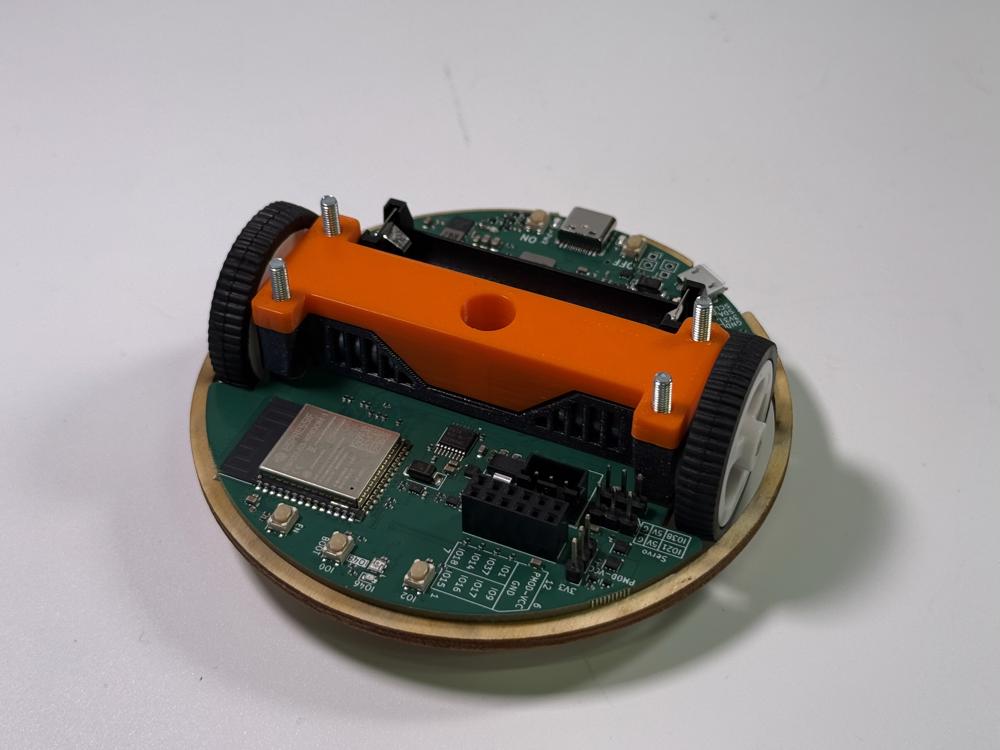

Nasaďte dřevěnou základnu. Přišroubujte ji k robůtku pomocí čtyř šroubků M3x30.
Běžte na stůl 2 za orgem.

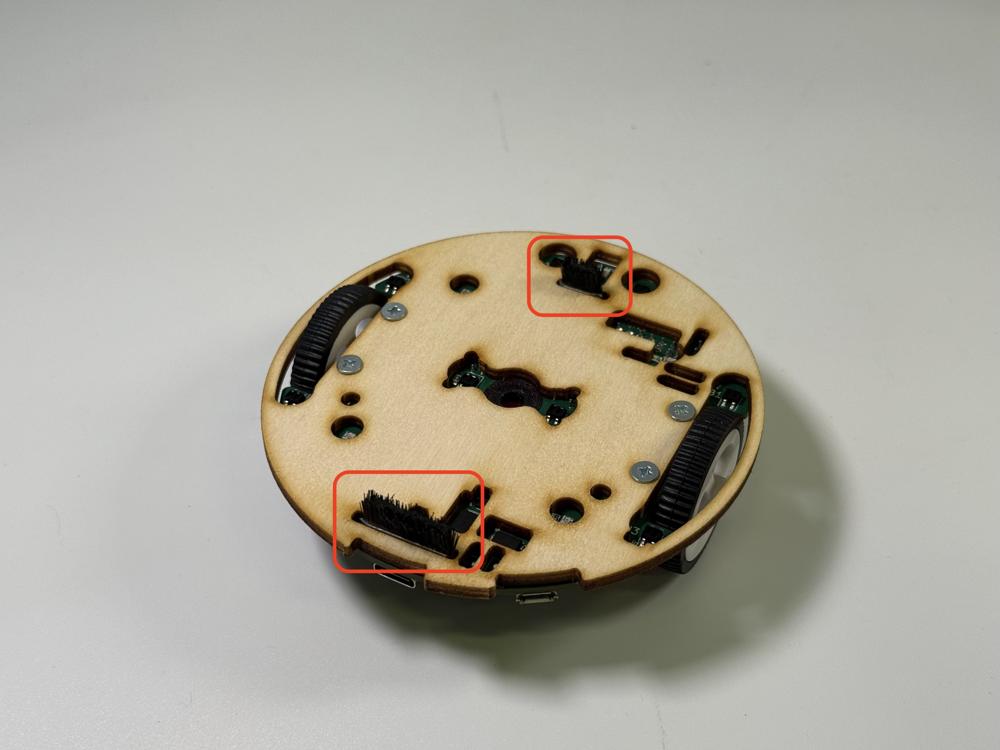

Pozor na orientaci základny, díry musí sedět na součástky na desce.

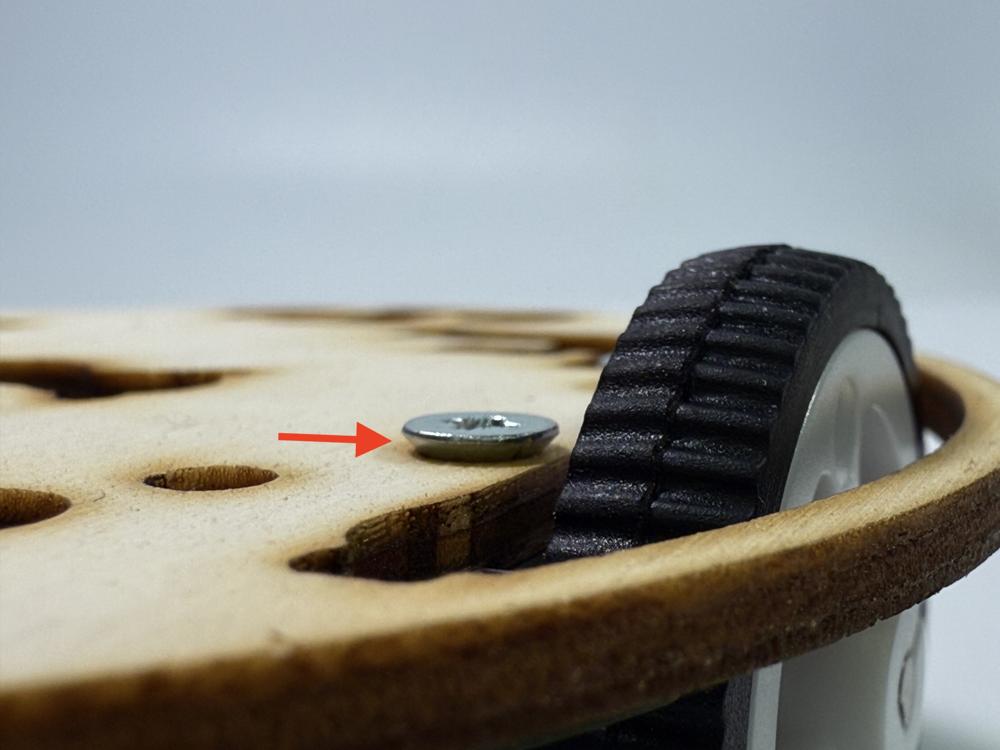

Šrouby do dřevěné základny neutahujte silou, aby ji nepoškodily.
-

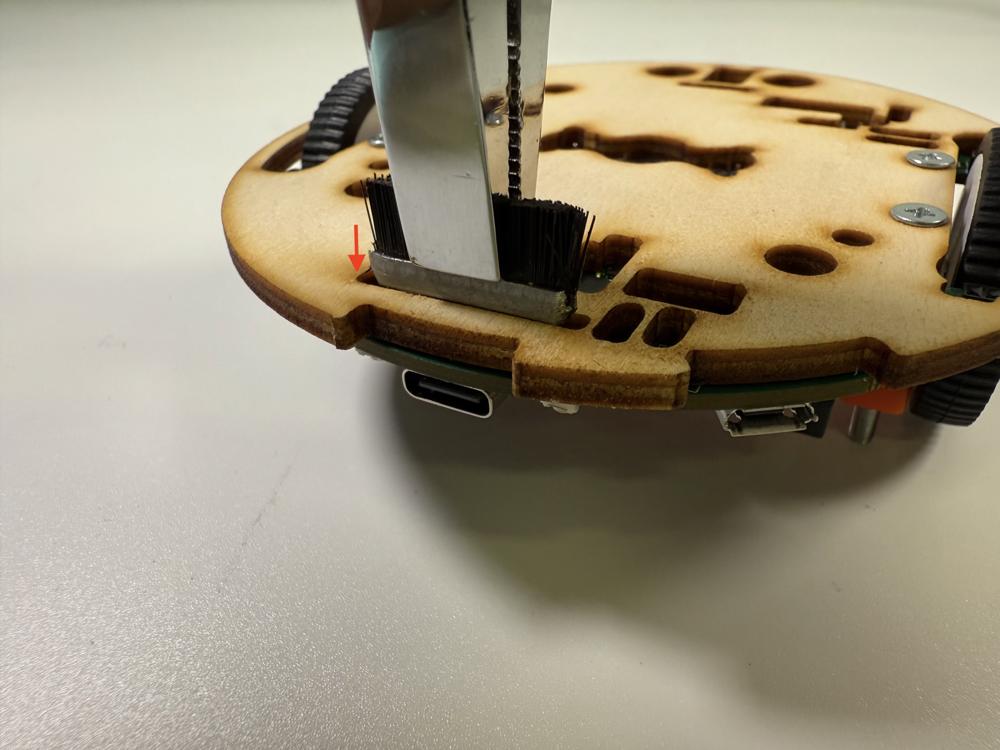

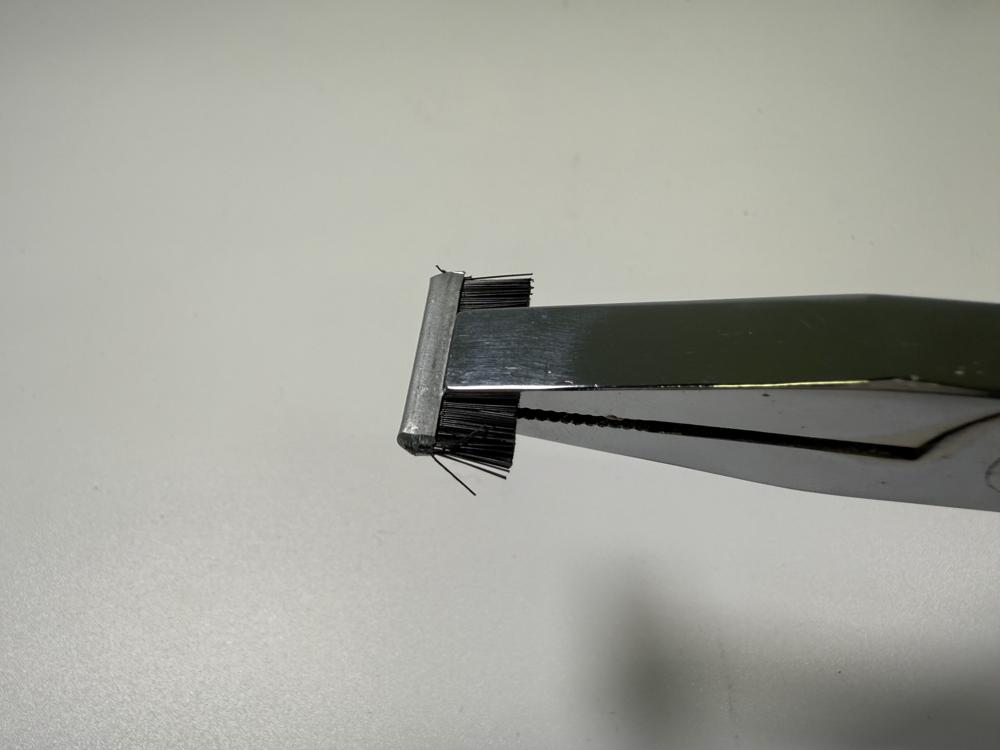

Připravte si kartáčky (jeden malý a jeden velký). Uchopte si kartáček kleštěmi a zatlačte ho do drážky správné velikosti (malý kartáček do malé drážky, velký kartáček do velké drážky).

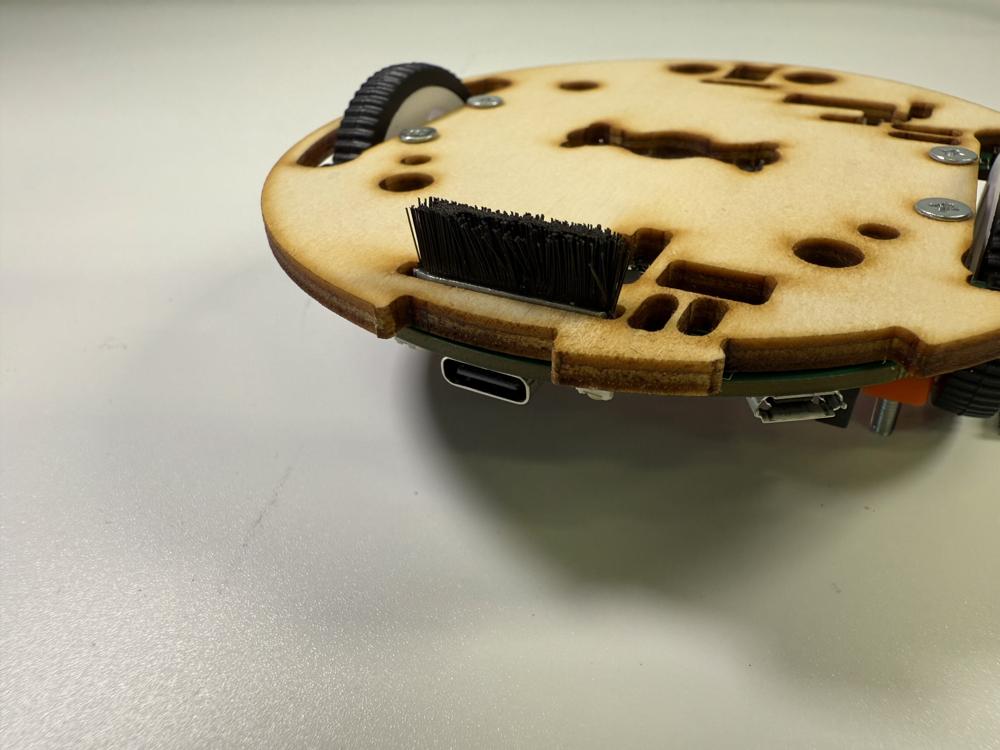

Zatlačte kartáčky až na doraz, aby nevylézala kovová část kartáčku.
-

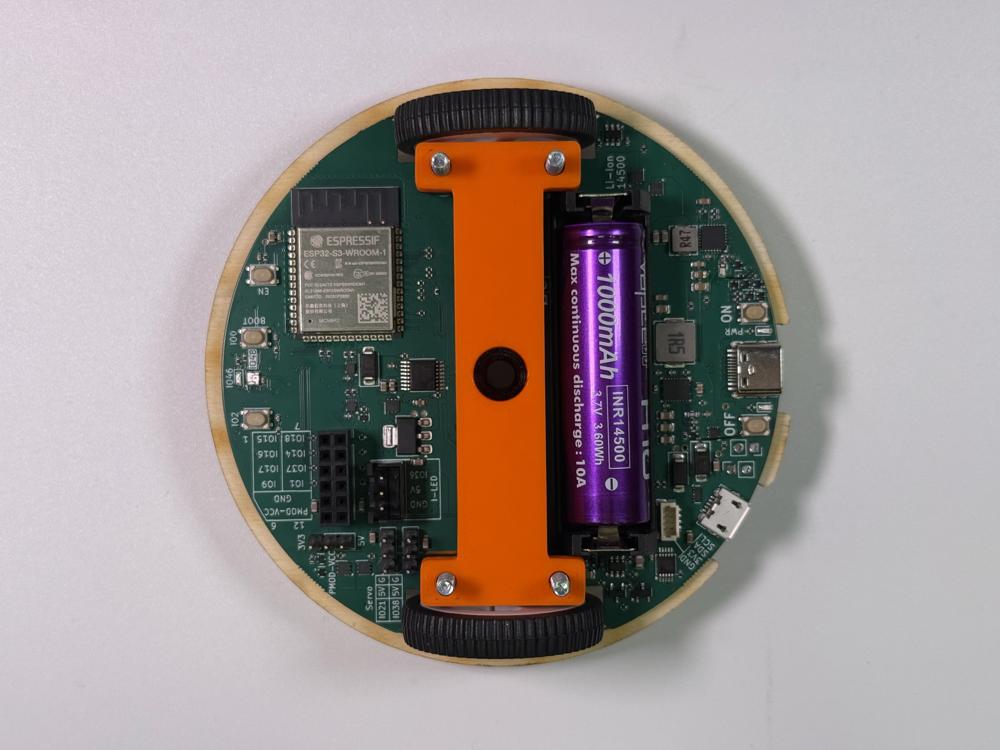

Vložte baterii.

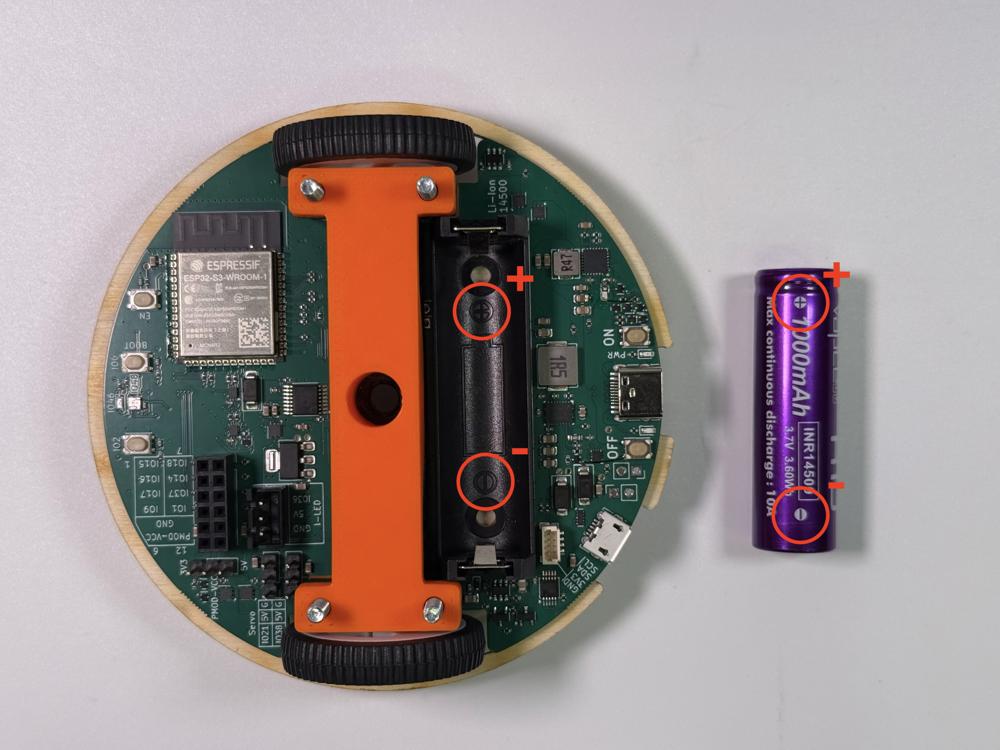

Dejte si pozor na polaritu baterie.
-

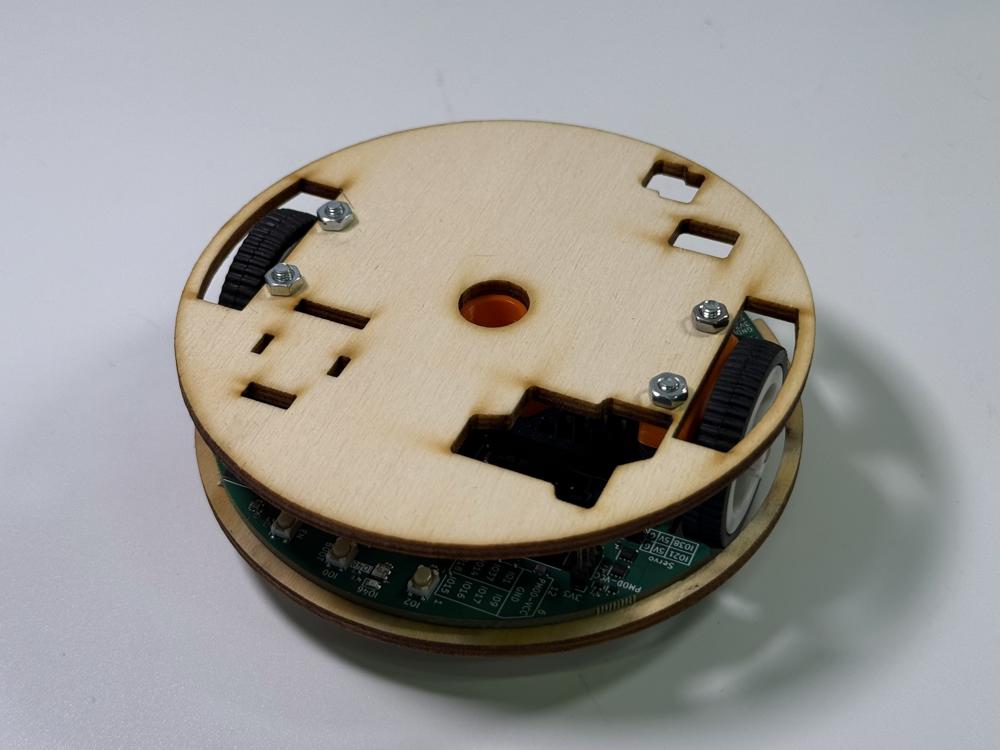

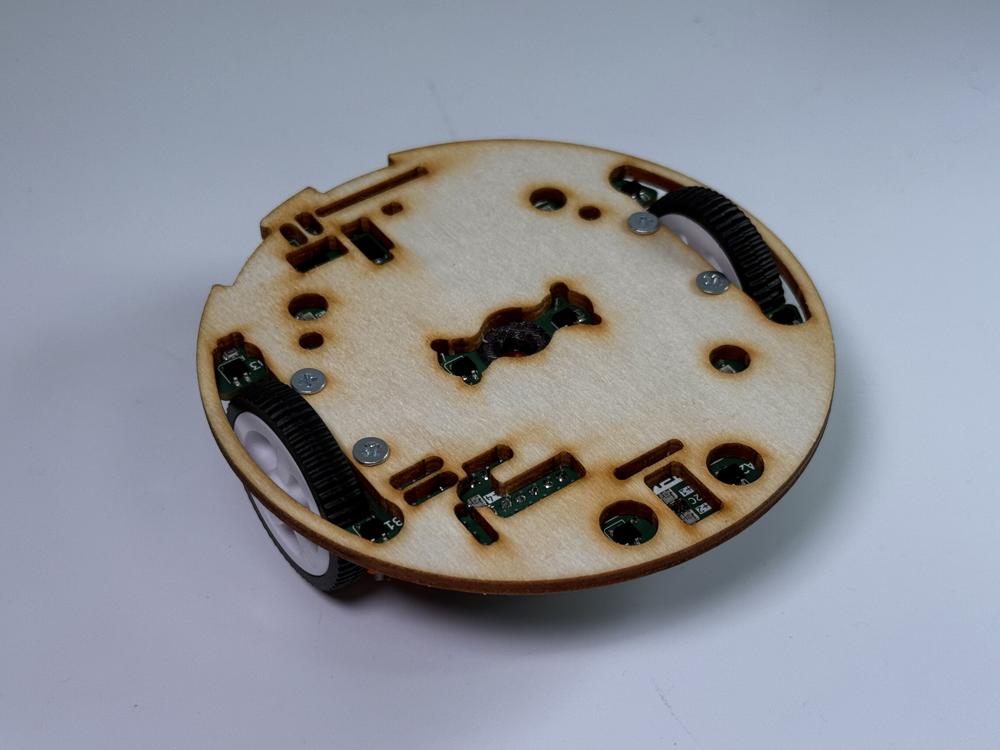

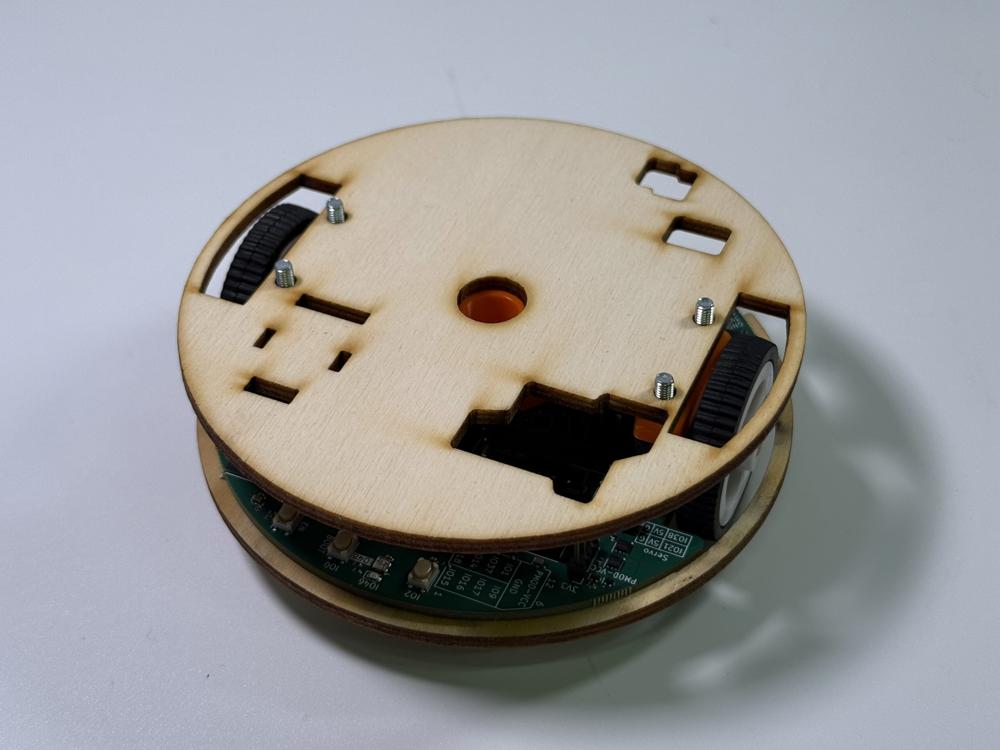

Přišroubujte dřevěnou palubu.
Pozor na orientaci paluby, díry musí sedět na součástky na desce.
Máte hotovo!
