Lekce 1 - První projekt

Zde si vyzkoušíme vytvořit první projekt a nahrát jej do Robůtka.

Přes VS Code rozšířeníRučně ze zipu

Odkaz na projekt:

https://robutek.robotikabrno.cz/v2/robot/lekce1/example1.tar.gz

Varování

Odkaz si zkopírujte než začnete tvořit projekt, když vyjedete z VSCode při vytváření projektu, vytváření projektu se vám zruší.

1. V prvním kroku si na počítači nachystáme složku RoboCamp-2025, do které si budeme ukládat veškeré projekty.
2. Klikneme pravým tlačítkem na ikonku Visual Studio Code a vybereme možnost New window.
3. Dále v rozšíření Jaculus vybereme Create Project.
4. Zvolíme umístění projektu do složky RoboCamp-2025.
5. Zadáme název projektu, např. prvniProjekt, potvrdíme Enter.
6. Vložíme odkaz na projekt, potvrdíme Enter.
7. Otevře se nám vytvořený projekt.
8. Připojíme Robůtka přes USB-C. Pokud USB-C nefunguje, použijeme micro-USB.

9. V levém spodním rohu vybereme Select COM port pro výběr portu, na kterém je Robůtek připojený. Poté se nápis změní na vybraný port.

   Vidíme více portů

   Pokud se nám v nabídce zobrazí více portů, odpojíme Robůtka a zjistíme, který port zmizel. Po připojení Robůtka tento port vybereme.

10. Dále zvolíme Monitor, ten slouží pro komunikaci se zařízením.

Stáhnout ZIP s prvním projektem

1. V prvním kroku si na počítači nachystáme složku RoboCamp-2025, do které si budeme ukládat veškeré projekty.
2. Dále si stáhneme zip soubor s prvním projektem.
3. Poté si jej rozbalíme do vytvořené složky k táboru.
4. Spustíme VSCode a pomocí záložky File -> Open Folder vybereme složku s projektem.
5. Připojíme Robůtka přes USB-C. Pokud USB-C nefunguje, použijeme micro-USB.

6. V levém spodním rohu vybereme Select COM port pro výběr portu, na kterém je Robůtek připojený. Poté se nápis změní na vybraný port.

   Vidíme více portů

   Pokud se nám v nabídce zobrazí více portů, odpojíme Robůtka a zjistíme, který port zmizel. Po připojení Robůtka tento port vybereme.

7. Dále zvolíme Monitor, ten slouží pro komunikaci se zařízením.

Nahrání programu

Pokud nám funguje připojení na Monitor a běží nám komunikace se zařízením, můžeme do zařízení zkusit nahrát náš první program.

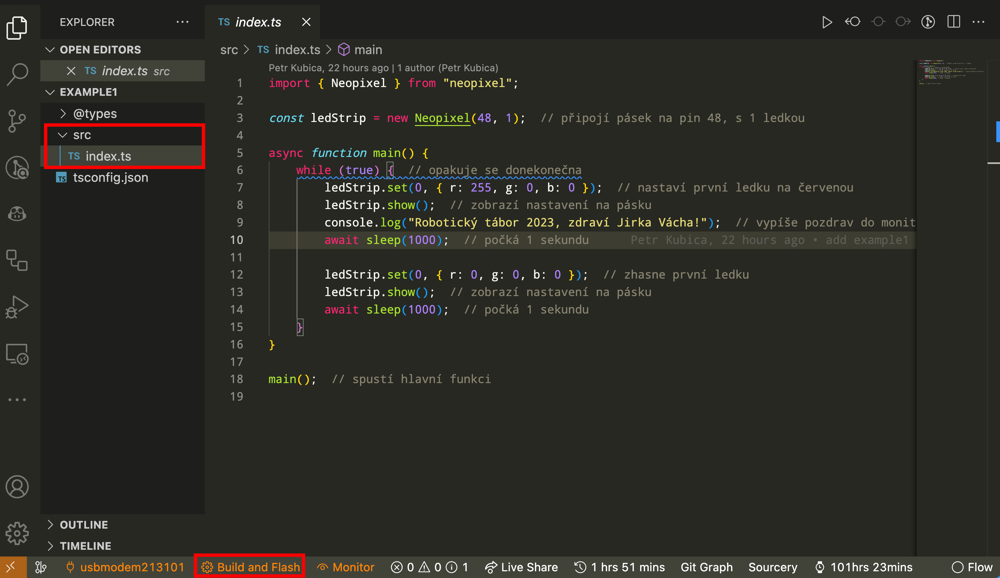

1. Ve VSCode máme otevřený první projekt. V levém Exploreru (Průzkumníku) vybereme soubor ze src -> index.ts. V něm vidíme náš první program.

2. Poté zvolíme Build, Flash and Monitor pro nahrání programu do zařízení.

   Pokud se program nenahraje za ~10 vteřin, zkuste zmáčknout tlačítko označené EN a program nahrát znovu.

   3. Měli bychom vidět výstup z programu.

   $ jac monitor --port COM7
   Connecting to serial at COM7 at 921600 bauds... Connected.

   Robotický tábor 2025, zdraví Jirka Vácha!
   Robotický tábor 2025, zdraví Jirka Vácha!


   4. Pro ukončení terminálu, do něj klikneme a stiskneme Ctrl+C.

Úprava programu

Pokud nám funguje nahrávání kódu, můžeme se na něj podívat a zkusit jej upravit. Ve zdrojovém kódu jsou komentáře (// tohle je komentář), které nám popisují, co který řádek dělá.

1. Prostudujeme si zdrojový kód.

2. Upravíme pozdrav na své jméno.

   Řešení

   ...
   console.log("Robotický tábor 2025, zdraví Franta Flinta!");  // tady jsem změnil své jméno
   ...


3. Pokusíme se změnit rychlost vypisování.

   Řešení

   ...
   setInterval(() => { /* náš kód */ }, 500); // čas opakování se udává v milisekundách (1000 ms je 1 sekunda)
   ...


4. Upravíme barvu.

   Řešení

   Barvu lze zadat ve formátu RGB - poměr červené, zelené a modré barvy

   ...
   ledStrip.set(0, { r: 0, g: 255, b: 0 }); // nastavíme barvu LED na Robůtkovi na zelenou
   ...


   Můžeme také využít předem definované barvy.

   import * as colors from "./libs/colors.js"; // musíme na začátku programu importovat knihovnu s barvami
   ledStrip.set(0, colors.blue); // nastavíme barvu na modrou


   Předem definované barvy:

   • red
   • orange
   • yellow
   • green
   • light_blue
   • blue
   • purple
   • pink
   • white
   • off

Lekce 1.5 - Dálkové ovládání

Pokud už máme zapájené motory a složeného Robůtka, můžeme ho vyzkoušet přes dálkové ovládání

OdkazZip

https://robutek.robotikabrno.cz/v2/robot/lekce1/example-gridui.tar.gz

Stáhnout ZIP

1. Otevřeme si projekt.

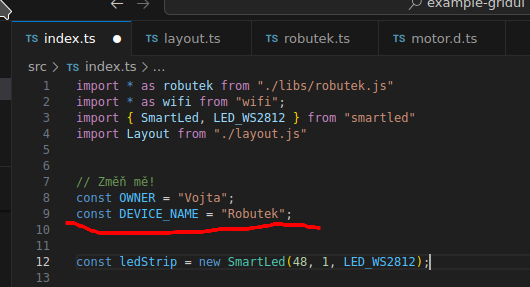

2. V projektu v src/index.ts upravíme proměnné OWNER a DEVICE_NAME v horní části na naše jméno.



3. Na bočním panelu vybereme rozšíření Jaculus.

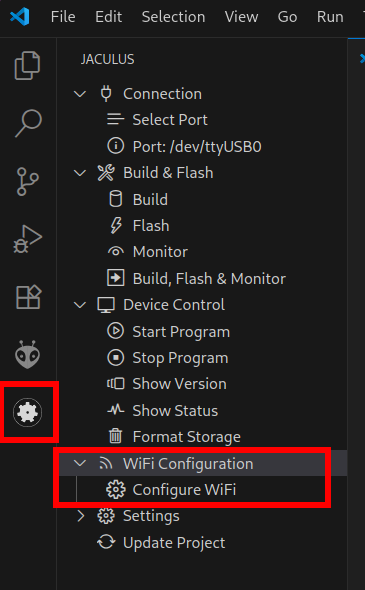

4. V otevřeném panelu klikneme na WiFi Configuration a poté na Configure WiFi.

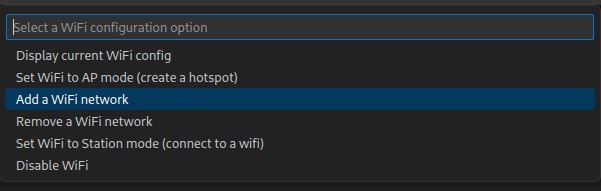

5. Vybereme možnost Add a WiFi network.

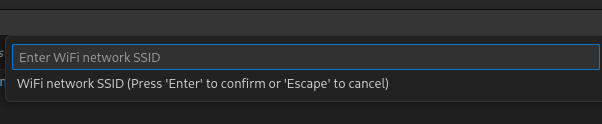

6. Do pole zadáme název WiFi sítě. Na táboře použijeme wifi pro roboty, RoboRaj.

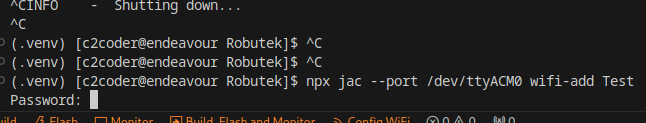

7. Dole v terminálu zadáme heslo PlnoRobutku.

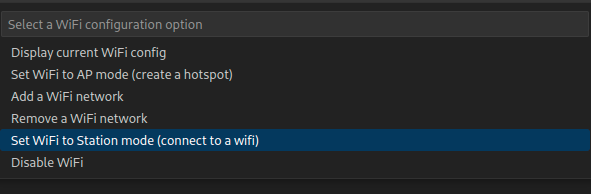

8. Znovu klikneme na Config WiFi a vybereme Set WiFI to Station mode (connect to wifi).



Připojení na Robůtka

Robůtek je teď připojený na WiFi, takže s ním můžeme komunikovat přes telefony a počítače

Naše zařízení musí být připojené na stejné WiFi jako Robůtek (na táboře RoboRaj, heslo PlnoRobutku).

Android

Stáhneme si aplikaci RBController pro Android.

Aplikace RBController

1. Po otevření programu nastavíme jméno majitele na to stejné, co jsme napsali do proměnné OWNER v kódu. Jinak Robůtka neuvidíme!
2. Pokud je telefon na stejné WiFi jako Robůtek, aplikace ho najde a můžeme ho ovládat.

iOS a počítač

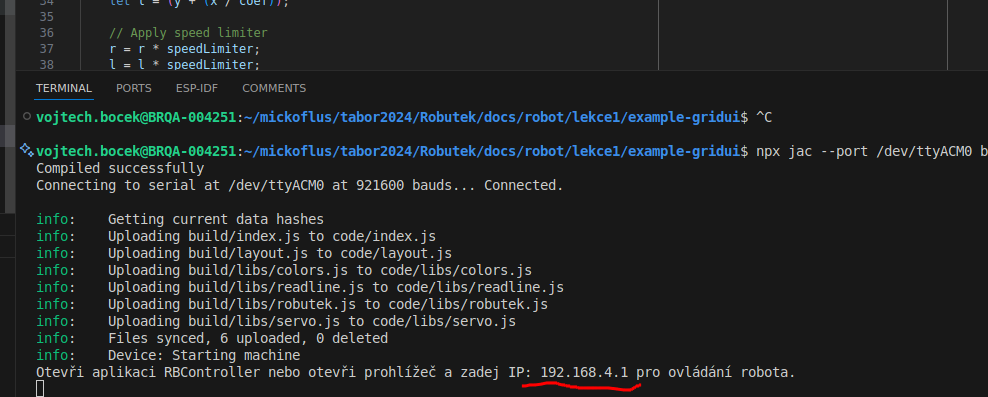

1. Po nahrání programu vidíme v terminálu IP adresu Robůtka, nebo ji zjistíme kliknutím na Config WiFi a vybráním možnosti Display current WiFi config.

   Při použití tlačítka Display current WiFi config nesmí na Robůtkovi běžet program, můžeme ho vypnout zmáčknutím Ctrl+C v terminálu.



2. Zadáme tuto IP do prohlížeče, např. http://192.168.4.1. Načte se nám stránka s ovládáním.
