GridUI designer

Pokud už jste si užili dost ovládání Robůtka joystickem, nebo byste si k němu rádi přidali nějaké další ovládací prvky, můžete si upravit rozhraní zobrazované na mobilu/v prohlížeči, jak jen chcete.

Rozhraní zobrazené na ovládacím zařízení je vytvářeno pomocí souboru layout.ts, najdete ho vedle souboru index.ts, který obvykle upravujete. Na gridui.robotikabrno.cz si můžete navrhnout vysněné rozhraní a stránka pro vás soubor layout.ts vygeneruje sama. Všimněte si, že všechny widgety mají svoje id, kterým je budeme rozlišovat v kódu.

GridUI designer

Nemusíte si vkládat jenom ovládací prvky, můžete si taky na své rozhraní dát třeba ledky nebo textové pole na zobrazování dat z Robůtka.

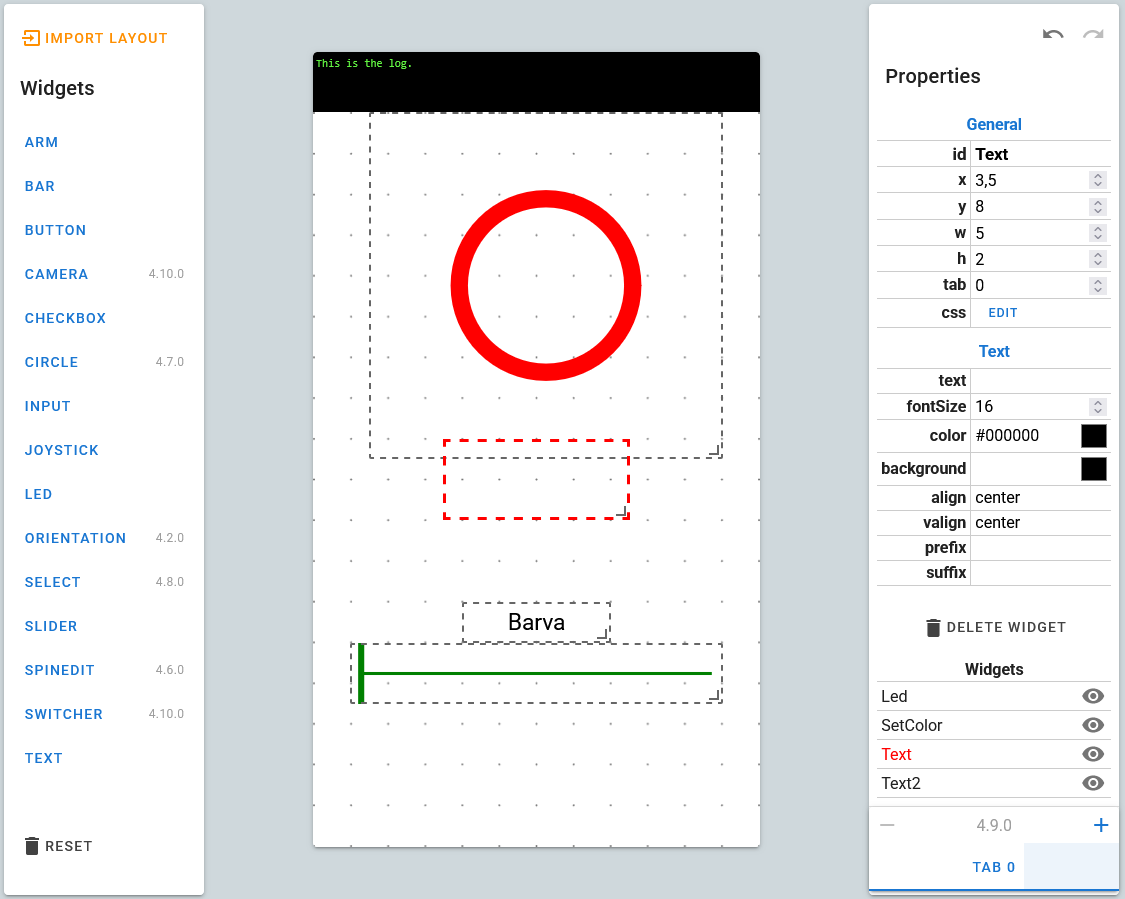

Takhle by třeba mohlo vypadat rozhraní navržené v designeru, máme na něm posuvník s popiskem, kterým si budeme nastavovat barvu ledek na robůtkovi, ledku, kterou budeme blikat stejnou barvou a textové pole, do kterého budeme vypisovat RGB hodnoty nastavené barvy.

Tady máte ke stažení popsaný projekt (nastavení barvy ledky na desce, blikající ledka stejné barvy na rozhraní...).

Stáhnout ZIP s ukázkou

Spuštění

import * as colors from "./libs/colors.js"
import * as gpio from "gpio"
import { SmartLed, LED_WS2812 } from "smartled"
import Layout from "./layout.js"
import * as wifi from "wifi";
import { createRobutek } from "./libs/robutek.js"
const robutek = createRobutek("V2");

// změň mě!
const OWNER = "owner";
const DEVICE_NAME = "Robutek";

Layout.begin(OWNER, DEVICE_NAME, builder => {
    builder.SetColor.onChanged(slider => {
        // kód spuštěný změnou na posuvníku
    })
});

Po připojení robůtka k wi-fi (popsáno v lekci 1) inizializujeme rozhraní funkcí Layout.begin(), které v argumentech předáváme jméno vlastníka, jméno zařízení a blok kódu, ve kterém nastavíme události spouštěné změnami v rozhraní. Tak zrovna builder.SetColor.onChanged(slider => { // kód zde }) bude obsahovat kód, který se spustí, když widget s id SetColor projde nějakou změnou. V tomto případě je daný widget náš posuvník a změnou bude, když jím někdo posune. V proměnné slider je našemu kódu předán stav posuvníku, takže si poté můžeme vyčíst třeba jeho aktuální hodnotu takto:

let hodnota = slider.value

Upravování widgetů

Tyto události a reakce na ně musí být definovány uvnitř funkce Layout.begin(), ale zapisovat do widgetů můžeme odkudkoliv z kódu. Pojďmě začít blikat ledkou.

setInterval(() => {
    Layout.Led.on = !Layout.Led.on; // bliká ledkou na rozhraní
}, 500);

Nemusíme ale ledce nastavovat jenom jestli je zapnutá nebo vypnutá. Vlastně můžeme měnit všechny její vlastností, které jsem si nastavili v designeru.

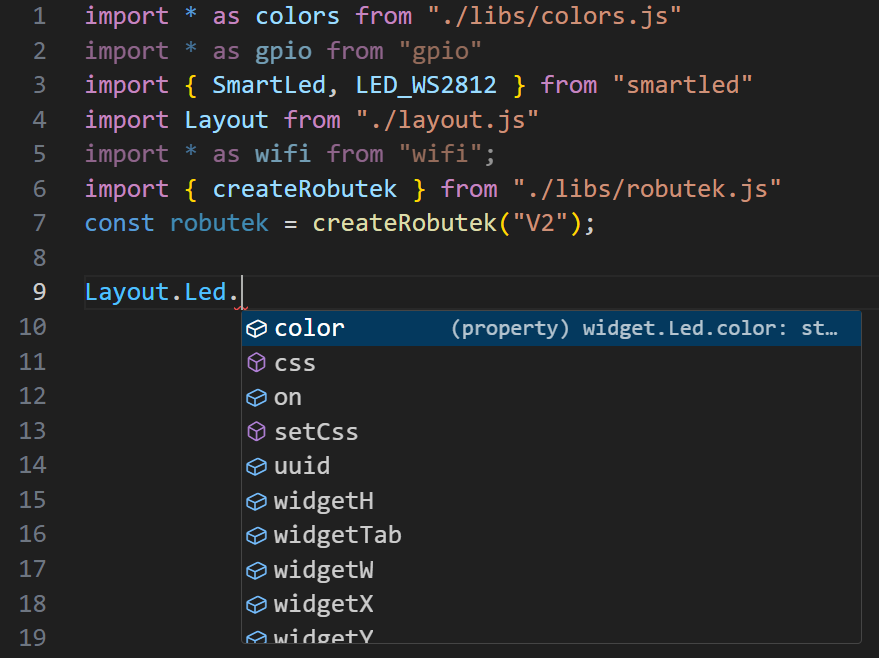

Našeptávač se ve VSCode zobrazuje sám, ale pokud vám zmizí, znovu si ho můžete zobrazit stisknutím Ctrl+Space.

Jak vidíte, našeptávač nám nabízí přístup k barvě stavu, výšce, šířce, pozici... Prostě ke všem vlastnostem ledky, které si můžeme v designeru nastavit. Některým z nich můžeme v kódu prostě přiřadit hodnotu a ona se projeví na rozhraní (viz příklad blikání ledkou na rozhraní v GridUI). Když si potom jednu vlastnost vybereme a najedeme na ni myší, ukáže se nám, jaký typ hodnoty požadují. Vlastnost .on u ledky bere booleanskou hodnotu, vlastnost .widgetH číslo, které určuje výšku widgetu, a .color string ve formátu #ffffff (RGB hodnoty v hexadecimální soustavě).

Obdobně snadno přijdete na všechno, co se dá vyvádět s ostatními widgety. Ještě jedna věc: nastavovat hodnoty můžete všem vlastnostem, které jsou speciální pro konkrétní widget (barva, velikost fontu, hodnota posuvník atd.) zatímco k obecným vlastnostem, jako je pozice, velikost widgetu a uuid, můžete přistupovat pouze ke čtení.
